Ключевые особенности энкодеров серии EIP 58:
• Стандартный промышленный размер корпуса Ø58 мм

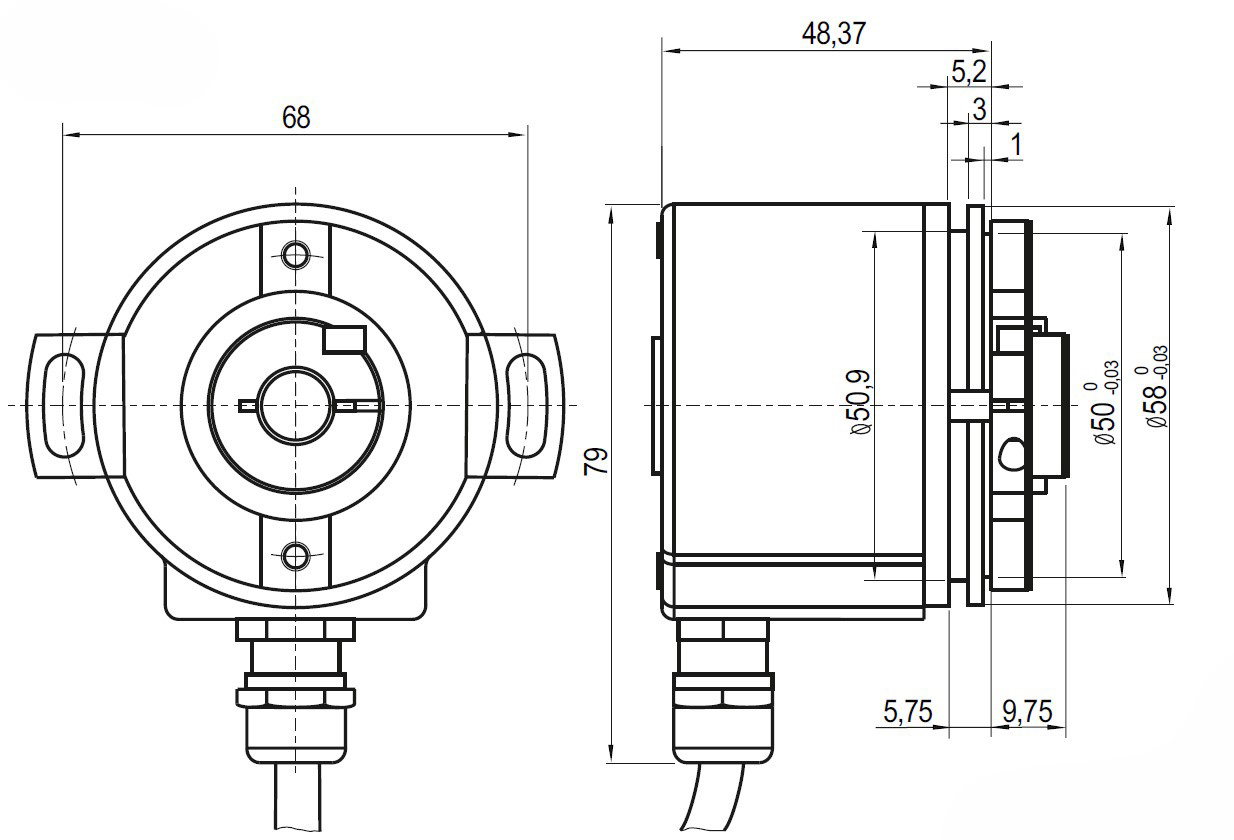

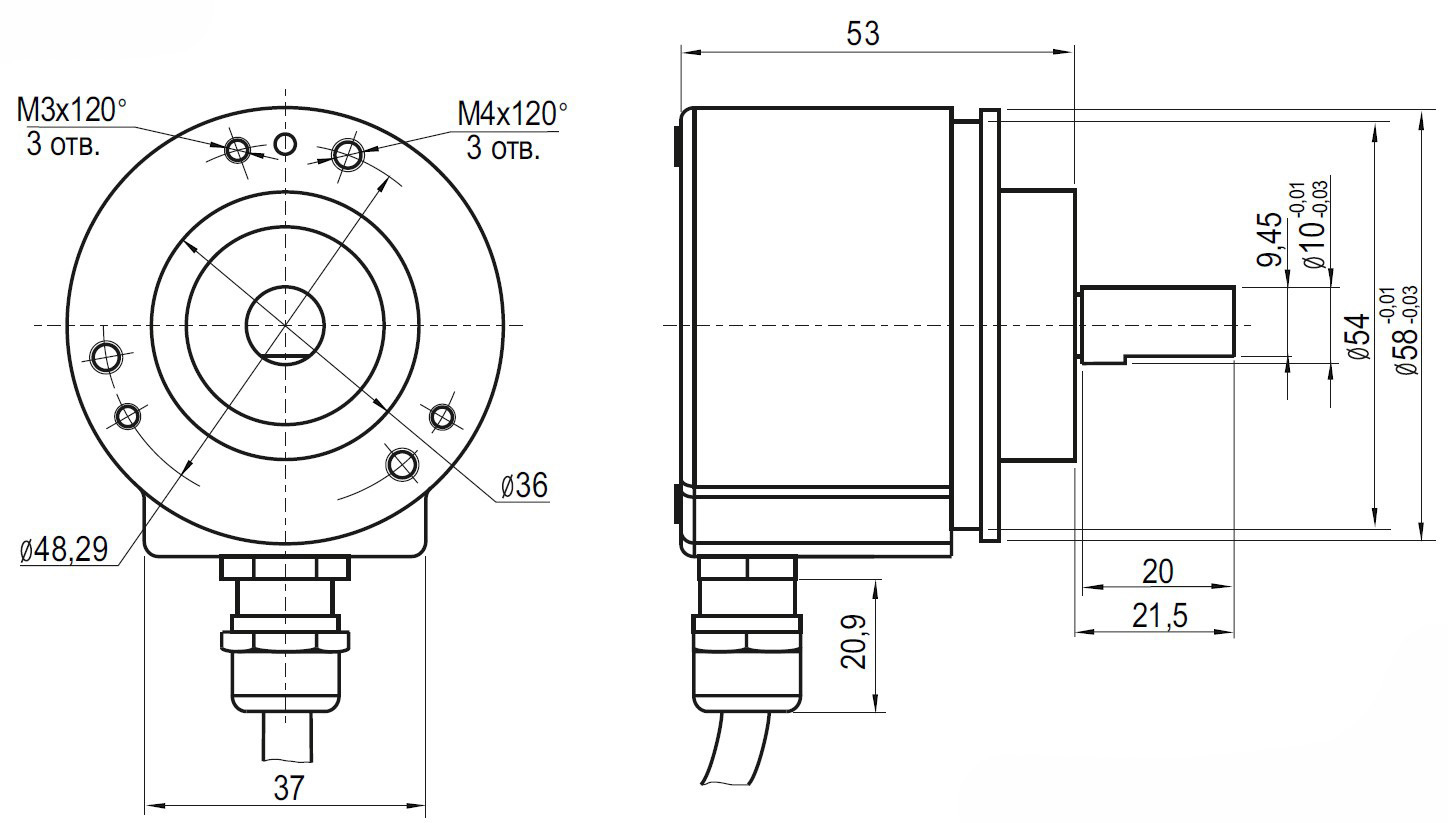

• Исполнение с выступающим или полым валом
• Прочная конструкция механической и электрической частей
• Настройка разрешения от 1 до 65.536 имп./об.
• Подключение к ПК и настройка энкодеров с помощью программатора EP PT-PC и специального ПО

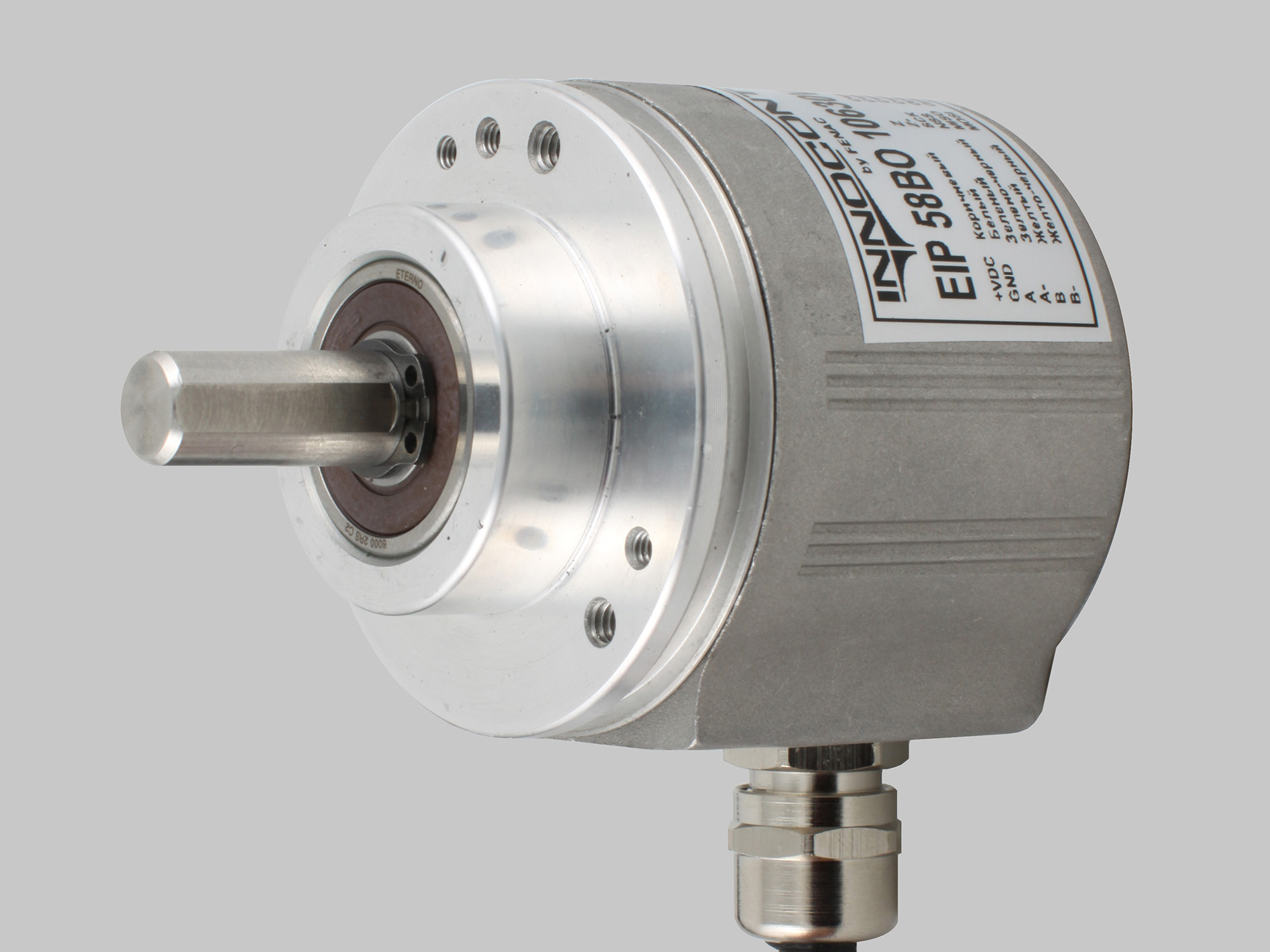

EIP-58-B-O-10-6-30V-X-R2
| Электрические характеристики | |
|---|---|
| Напряжение питания | 4,75...30В пост. тока; 4,75...5,5В пост. тока |
| Защита | От короткого замыкания; От обратной полярности; От перенапряжения |
| Потребляемый ток | ≤60 mA (5 VDC); ≤26 mA (24 VDC) |
| Разрешение | 1...65.536 имп./об. |
| Ноль метка | настраиваемая, 90°, 180°, 270°, 360° |
| Выходная частота | ≤2 MHz |

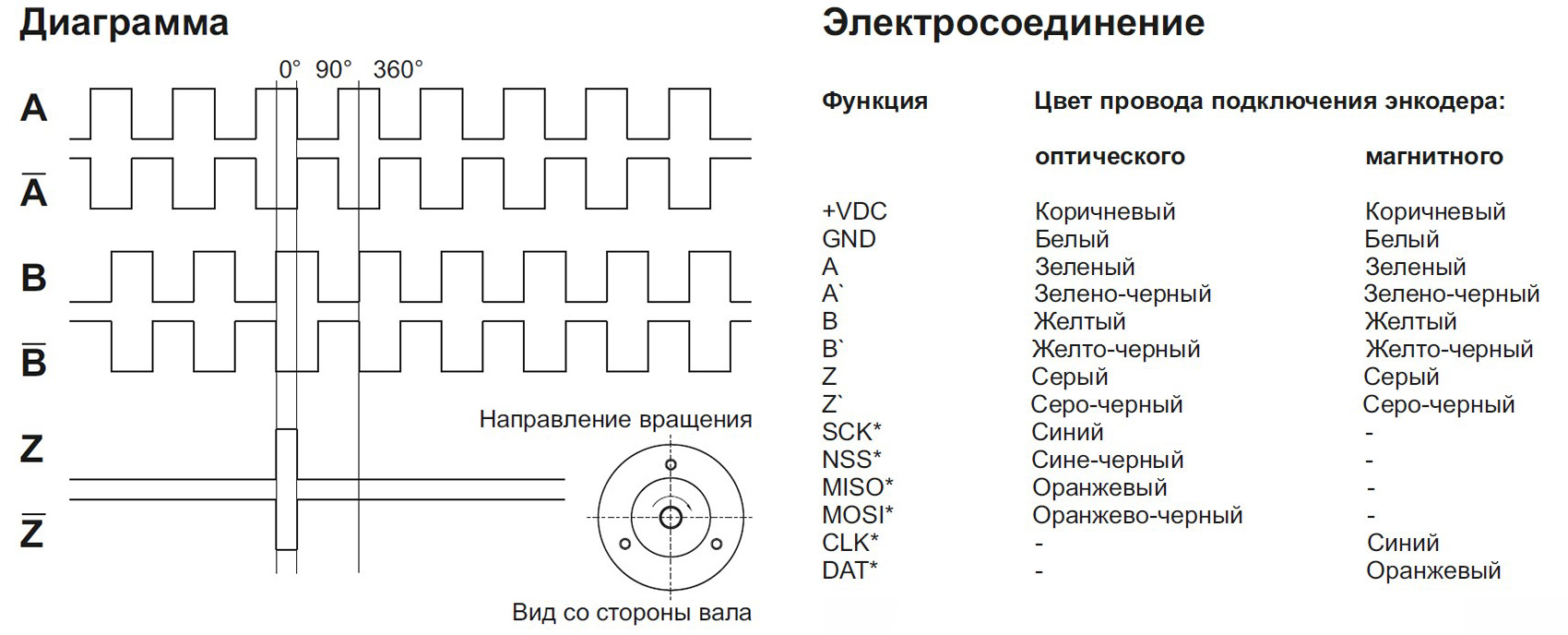

| Выходной сигнал | A и B, смещение фазы на 90°; Z + все каналы настраиваются |
| Цифровой выход | Питание 5V: Linedriver (RS422); Питание 12..30V: Push-Pull |
| Помехоустойчивость | DIN EN 61000-6-2 |
| Излучаемые помехи | DIN EN 61000-6-2 |
| Механические характеристики | |
| Присоединение (фланец) | Ø58 мм |
| Нагрузка на вал | ≤140Н осевая; ≤240Н радиальная |
| Степень защиты | IP54 для версий с полым валом; IP65 для версий с выступающим валом |
| Скорость | макс. 12.000 об. |
| Момент при старте | ≤0.025 Н*м |
| Материалы | Корпус алюминий; Фланец алюминий; Вал нержавеющая сталь |
| Диаметр вала | Выступающий вал: 6, 8, 10 мм; Полый вал: 8, 10, 12, 14 мм; Другие значения по запросу |
| Срок службы подшипников | 2х10⁹ об. при 100% допустимой нагрузке на вал |
| Рабочая температура | -20...+85° С |
| Температура хранения | -30...+90° С |
| Вес | ~ 250 гр. |
* - указанные провода являются служебными, подключению при эксплуатации не подлежат.

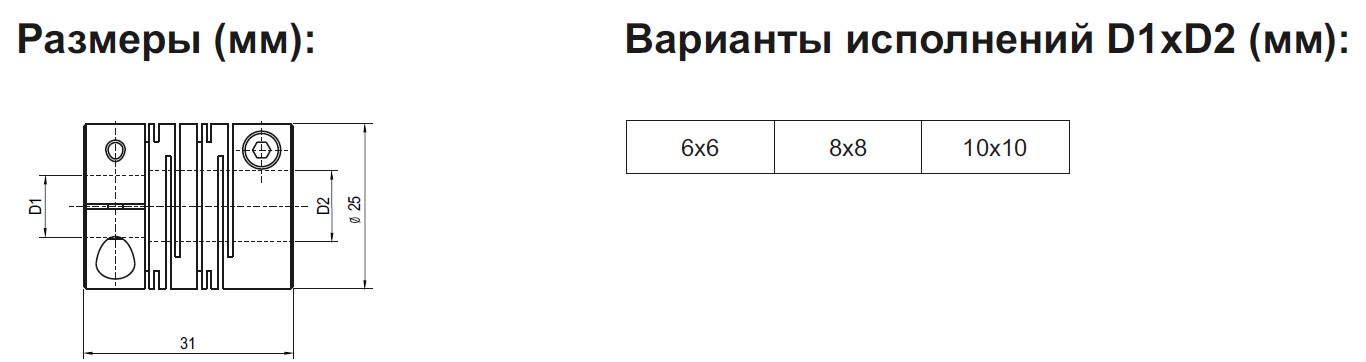

Служит для передачи крутящего момента от вала объекта на энкодер. За счет своей конструкции, компенсирует незначительные перекосы, а также имеет минимальный свободный ход. Входит в комплект энкодеров с выступающим валом.
