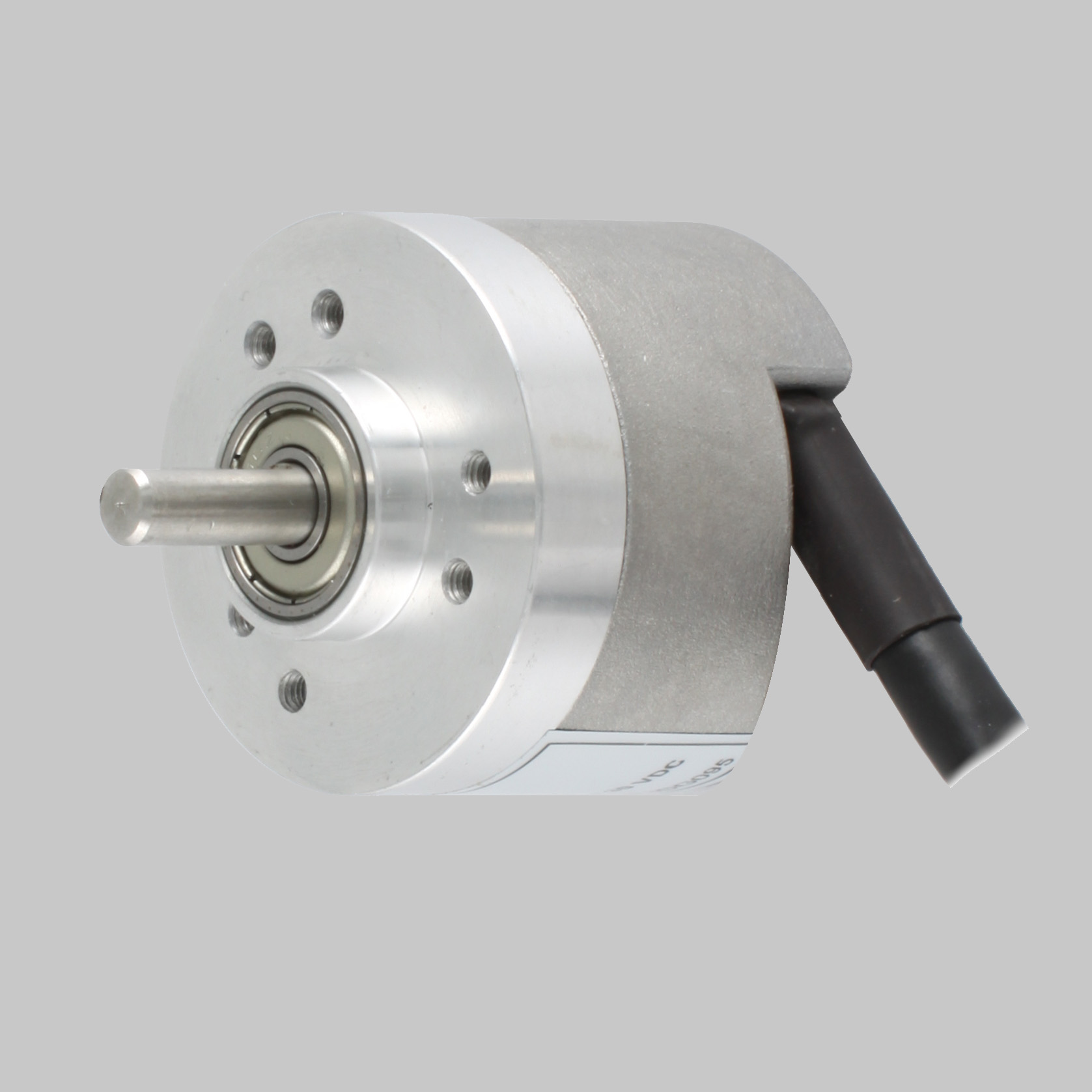

Энкодеры EIP 40

Энкодеры EIP 40
Есть в наличииСклады в нескольких городах России.
Отгрузка 1 деньОтгрузим оборудование со склада в день оплаты.
Гарантия 1 годГарантийное обслуживание в течение 1 года.
Опт и розницаСпециальные цены для оптовых покупателей.
Доставка по РоссииДоставим оборудование в любой регион России.
Описание
Доставка

Ключевые особенности энкодеров серии EIP 40:
• Стандартный промышленный размер корпуса Ø40 мм
• Исполнение с выступающим валом или полым валом
• Прочная конструкция механической и электрической частей
• Настройка разрешения от 1 до 65.536 имп./об.
• Подключение к ПК и настройка энкодеров с помощью программатора EP PT-PC и специального ПО

Схема типового обозначения

EIP-40-B-O-10-6-30V-X-T2

  • EIP - серия энкодеров
  • 40 - типоразмер (40: 40мм)
  • B - тип присоединения: (B: Зажимной фланец H: Полый вал)
  • О - оптический
  • 10 - диаметр вала (мм): 6, 8, 10, 12
  • 6 - тип выхода: (3: ABZ 4: AB+A’ B’ 6: ABZ+A’ B’ Z’)
  • 30V - напряжение питания и выходная цепь: (5V: 5В вход/выход (TTL). 245V: 5...30В вход/ 5В выход (TTL). 30V: 5...30В вход/выход (TTL/HTL))
  • X - количество импульсов на оборот: 1...65.536 программируемое
  • Т2 - электросоединение: T2: тангенциальный кабель 2 метра

Технические характеристики энкодеров INNOCONT EIP 40

Электрические характеристики
Напряжение питания 4,75...30В пост. тока
4,75...5,5В пост. тока
Защита От короткого замыкания,
От обратной полярности,
От перенапряжения
Потребляемый ток ≤60 mA (5VDC),
≤26 mA (24VDC)
Разрешение 1...65.536 имп./об.
Ноль метка Настраиваемая: 90°, 180°, 270°, 360°
Выходная частота ≤2 MHz
Выходной сигнал A и B, смещение фазы на 90°,
Z + все каналы настраиваются
Цифровой выход 5V: Linedriver (RS422),
12–30V: Push-Pull
Помехоустойчивость DIN EN 61000-6-2
Излучаемые помехи DIN EN 61000-6-4
Механические характеристики
Присоединение (фланец) Ø40 мм
Нагрузка на вал ≤140Н осевая,
≤240Н радиальная
Степень защиты IP54 (полый вал),
IP65 (выступающий вал)
Максимальная скорость 12 000 об./мин
Момент при старте ≤0.025 Н·м
Материалы Корпус алюминий
Фланец алюминий
Вал нержавеющая сталь
Диаметр вала Выступающий: 6, 8, 10 мм;
Полый: 6, 8, 10, 12 мм
Срок службы подшипников 2×10⁹ об. при 100% нагрузке
Рабочая температура -20...+85°С
Температура хранения -30...+90°С
Вес ~250 г

Габаритные размеры энкодеров INNOCONT EIP 40

40B

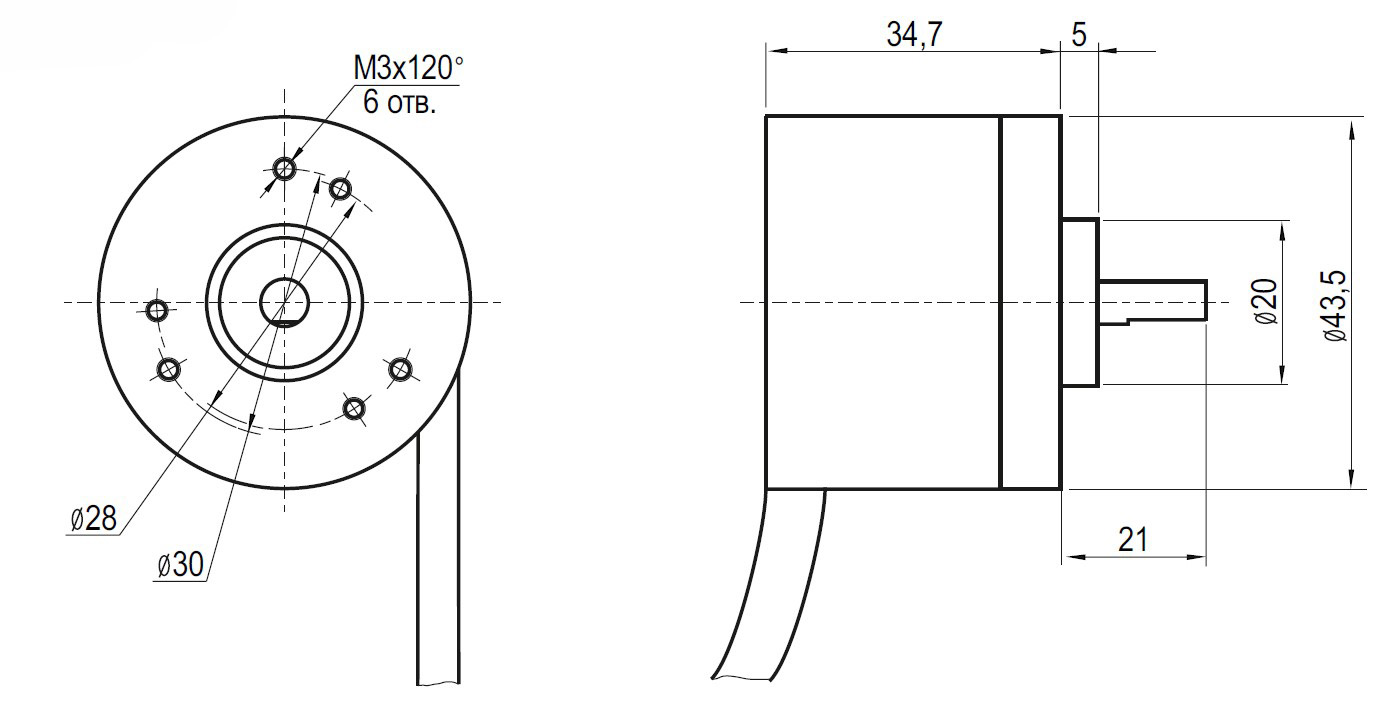

Чертеж энкодера серии EIP 40B

40H

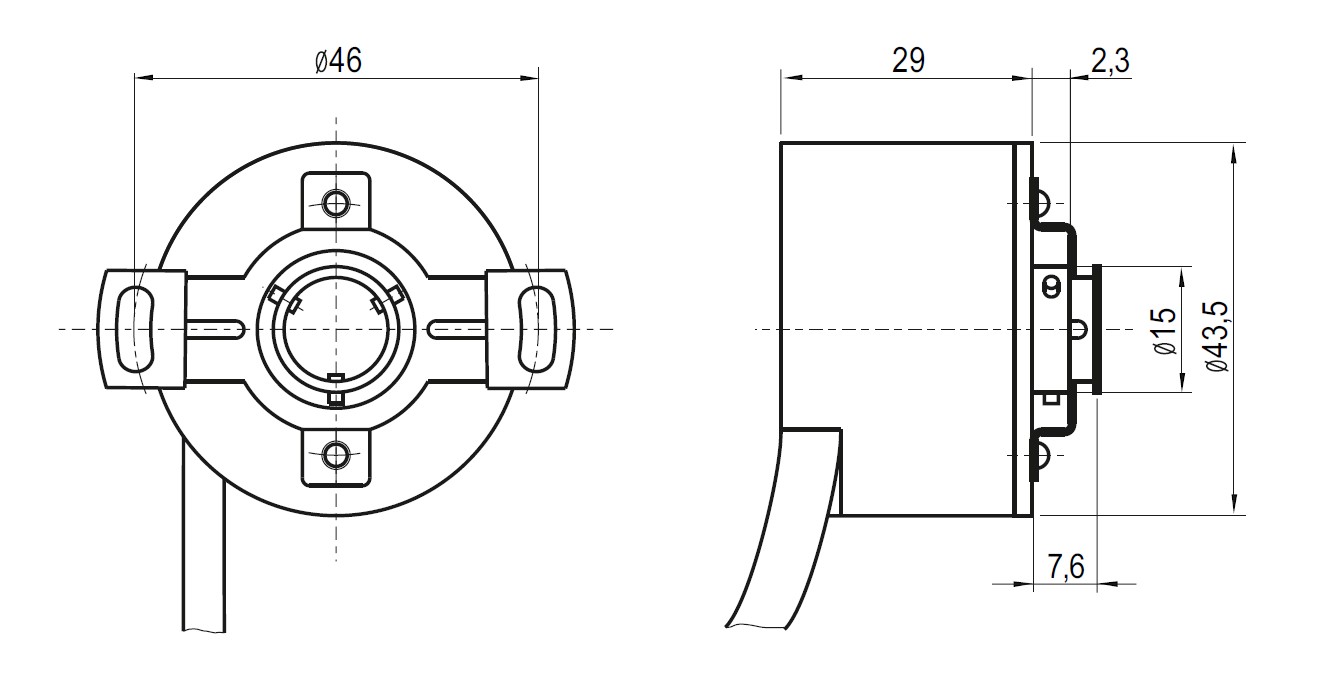

Чертеж энкодера серии EIP 40H

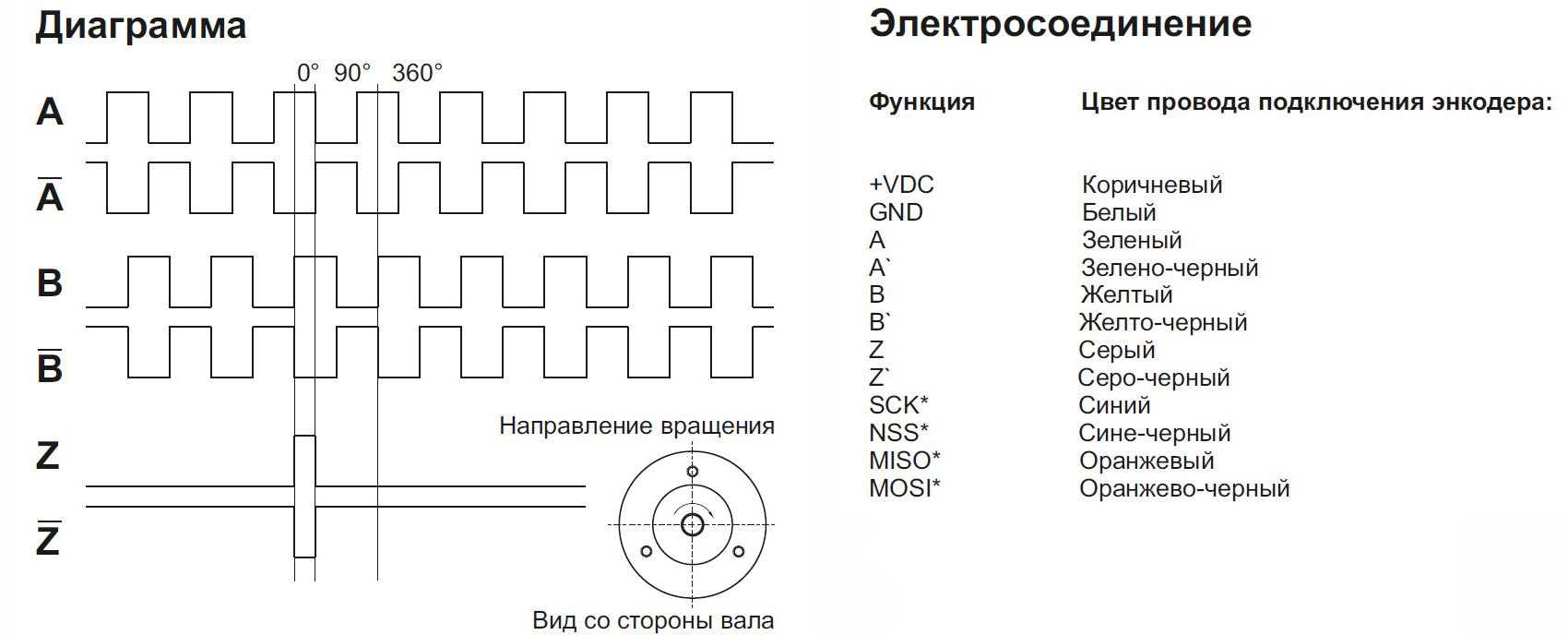

Электросоединение

* - указанные провода являются служебными, подключению при эксплуатации не подлежат.

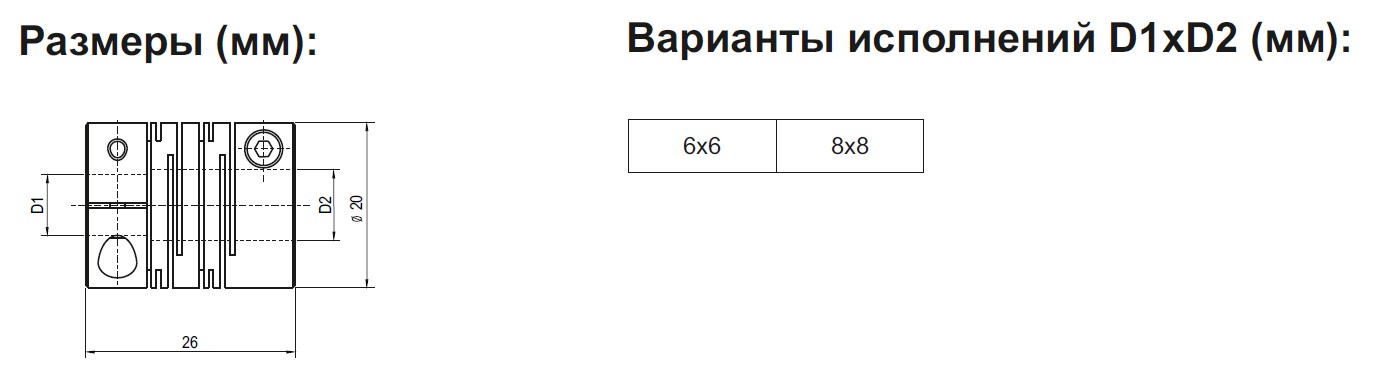

Муфта разрезная диаметром 20 мм

Муфта разрезная диаметром 20 мм

Служит для передачи крутящего момента от вала объекта на энкодер. За счет своей конструкции, компенсирует незначительные перекосы, а также имеет минимальный свободный ход. Входит в комплект энкодеров с выступающим валом.
