Энкодеры EIP 50

Энкодеры EIP 50
Есть в наличииСклады в нескольких городах России.
Отгрузка 1 деньОтгрузим оборудование со склада в день оплаты.
Гарантия 1 годГарантийное обслуживание в течение 1 года.
Опт и розницаСпециальные цены для оптовых покупателей.
Доставка по РоссииДоставим оборудование в любой регион России.
Описание
Доставка

Ключевые особенности энкодеров серии EIP 50:
• Стандартный промышленный размер корпуса Ø50 мм
• Исполнение с выступающим валом или полым валом
• Прочная конструкция механической и электрической частей
• Настройка разрешения от 1 до 65.536 имп./об.
• Подключение к ПК и настройка энкодеров с помощью программатора EP PT-PC и специального ПО

Схема типового обозначения

EIP-50-B-O-10-6-30V-X-R2

  • EIP - серия энкодеров
  • 50 - типоразмер (50: 50мм)
  • B - тип присоединения: (S: Сервофланец B: Зажимной фланец H: Полый вал)
  • О - оптический, M: Магнитный
  • 10 - диаметр вала (мм): 6, 8, 10, 12
  • 6 - тип выхода: (3: ABZ 4: AB+A’ B’ 6: ABZ+A’ B’ Z’’)
  • 30V - напряжение питания и выходная цепь: (5V: 5В вход/выход (TTL), 245V: 5...30В вход/ 5В выход (TTL), 30V: 5...30В вход/выход (TTL/HTL)
  • X - количество импульсов на оборот: 1...65.536 программируемое
  • R2 - электросоединение: R2: радиальный кабель 2 метра

Технические характеристики энкодеров INNOCONT EIP 50

Электрические характеристики
Напряжение питания 4,75...30В пост. тока
4,75...5,5В пост. тока
Защита От короткого замыкания,
От обратной полярности,
От перенапряжения
Потребляемый ток ≤60 mA (5 VDC),
≤26 mA (24 VDC)
Разрешение 1...65.536 имп./об.
Ноль метка Настраиваемая, 90°, 180°, 270°, 360°
Выходная частота ≤2 MHz
Выходной сигнал A и B, смещение фазы на 90°,
Z + все каналы настраиваются
Цифровой выход Питание 5V: Linedriver (RS422);
Питание 12..30V: Push-Pull
Помехоустойчивость DIN EN 61000-6-2
Излучаемые помехи DIN EN 61000-6-2
Механические характеристики
Присоединение (фланец) Ø50 мм
Нагрузка на вал ≤140Н осевая,
≤240Н радиальная
Степень защиты IP54 (полый вал),
IP65 (выступающий вал)
Скорость макс. 12.000 об.
Момент при старте ≤0.025 Н·м
Материалы Корпус: алюминий;
Фланец: алюминий;
Вал: нержавеющая сталь
Диаметр вала Выступающий вал: 6, 8, 10 мм;
Полый вал: 8, 10, 12, 14 мм
Срок службы подшипников 2×10⁹ об. при 100% допустимой нагрузке
Рабочая температура -20...+85°С
Температура хранения -30...+90°С
Вес ~ 250 г

Габаритные размеры энкодеров INNOCONT EIP 50

50B

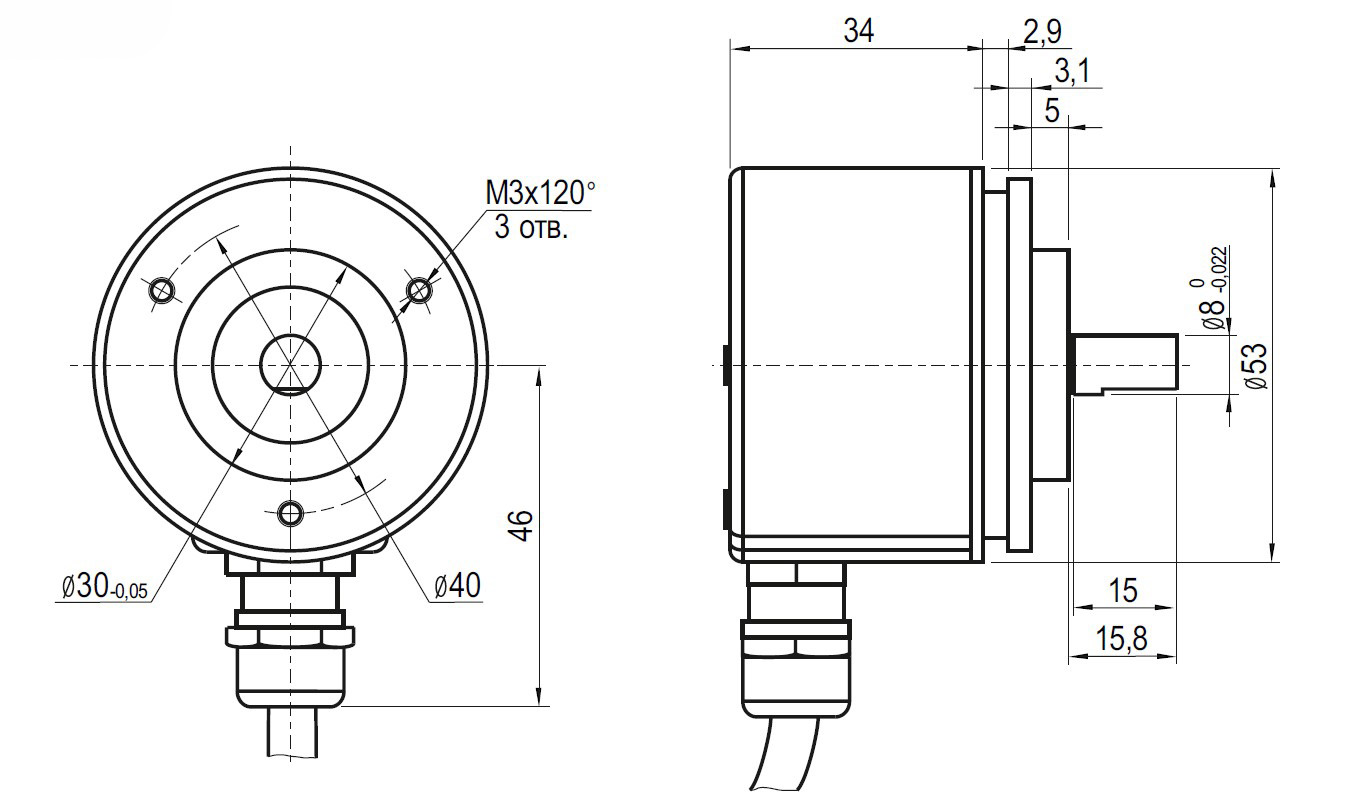

Чертеж энкодера серии EIP 50B

50S

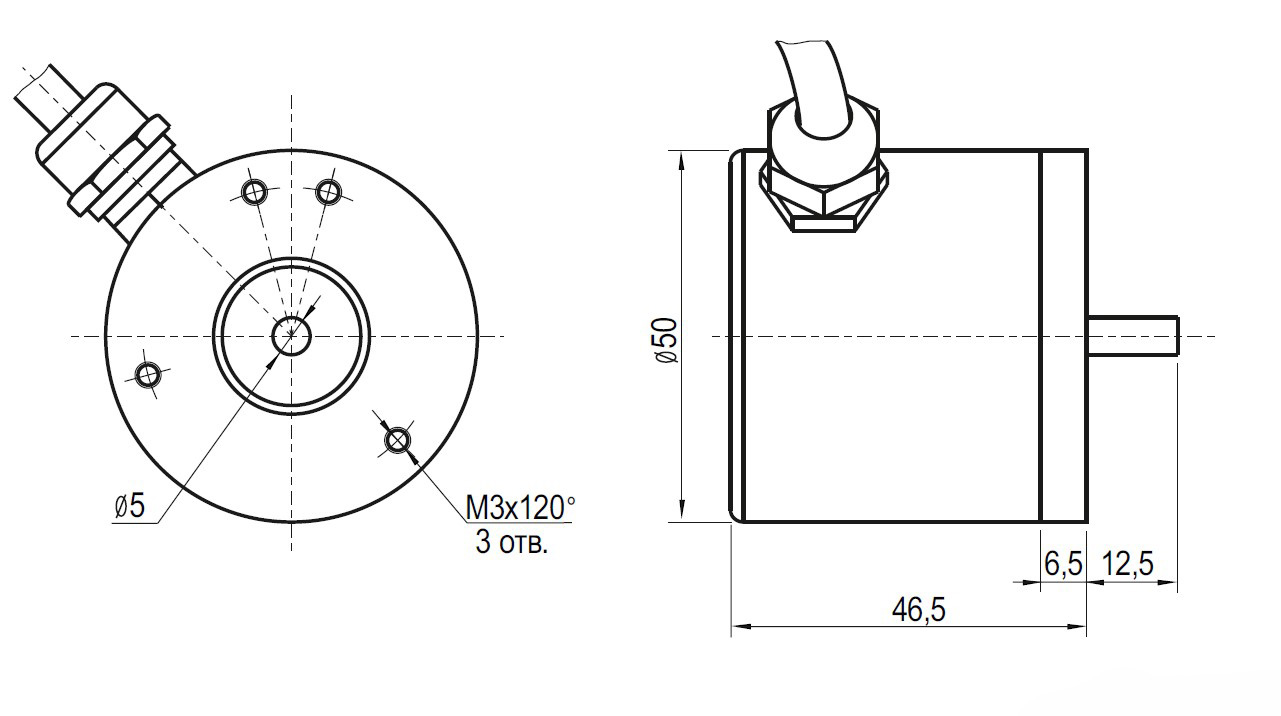

Чертеж энкодера серии EIP 50B

50H

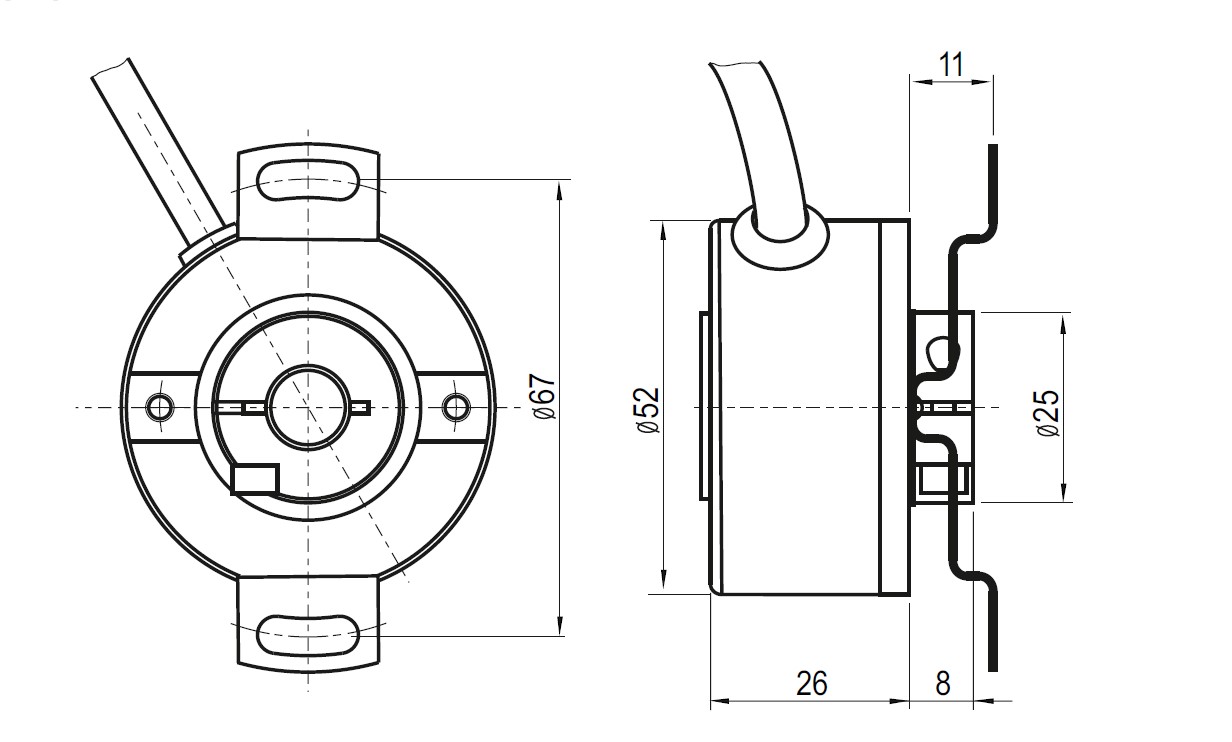

Чертеж энкодера серии EIP 50H

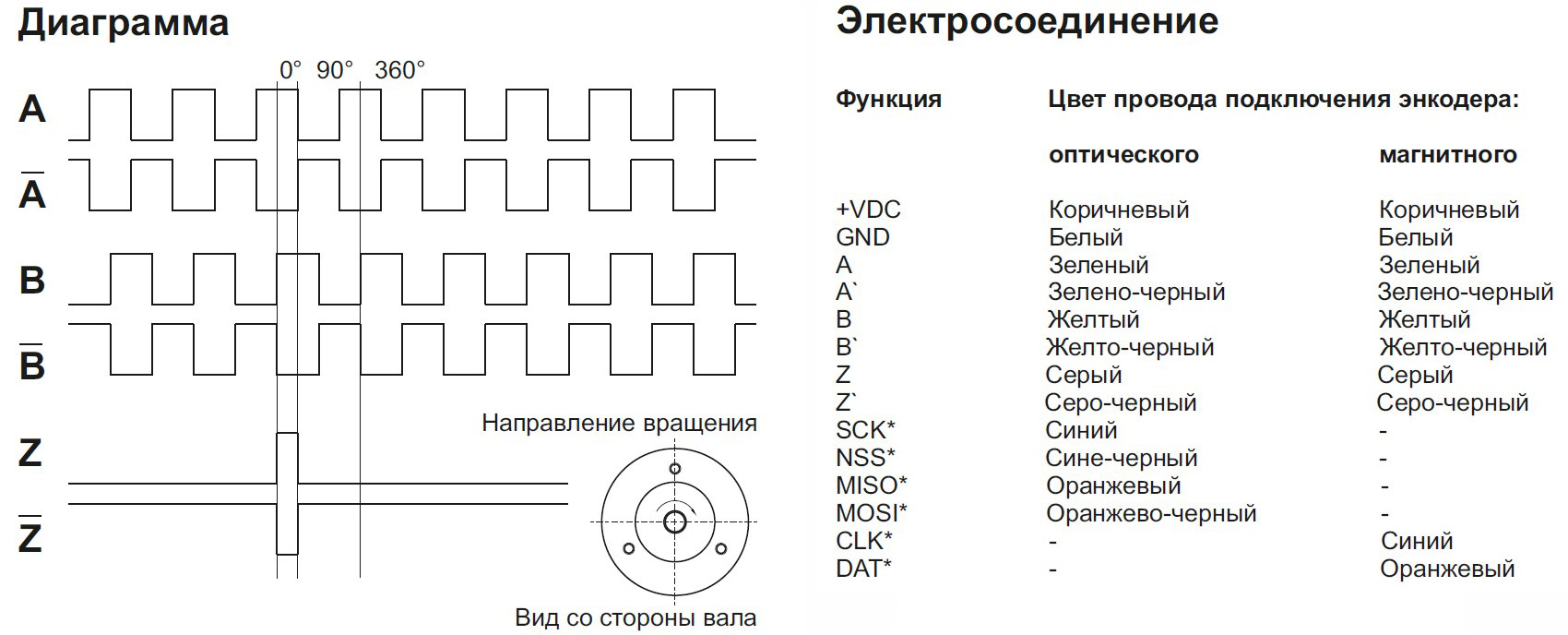

Электросоединение

* - указанные провода являются служебными, подключению при эксплуатации не подлежат.


Муфта разрезная диаметром 25 мм

Муфта разрезная диаметром 25 мм

Служит для передачи крутящего момента от вала объекта на энкодер. За счет своей конструкции, компенсирует незначительные перекосы, а также имеет минимальный свободный ход. Входит в комплект энкодеров с выступающим валом.
