Энкодеры ESI 40

Есть в наличииСклады в нескольких городах России.
Отгрузка 1 деньОтгрузим оборудование со склада в день оплаты.
Гарантия 1 годГарантийное обслуживание в течение 1 года.
Опт и розницаСпециальные цены для оптовых покупателей.
Доставка по РоссииДоставим оборудование в любой регион России.
Описание
Доставка

Ключевые особенности энкодеров серии ESI 40:
Стандартный промышленный размер корпуса Ø40 мм
Исполнение с выступающим валом или полым валом
Прочная конструкция механической и электрической частей

Схема типового обозначения

ESI-S-40-6-1024-3-T-24

  • ESI - серия энкодеров
  • S - тип присоединения (S: Зажимной фланец. H: Полый вал)
  • 40 - типоразмер (40: 40мм)
  • 6 - диаметр вала мм (Выступающий вал: 6, 8. Полый вал: 6, 8, 10, 12)
  • 1024 - количество импульсов на оборот
  • 3 - количество фаз на выходе (3: A, B, Z. 6: A, A, B, B, Z, Z)
  • T - тип выхода ( T: Totem pole output (complementary), только с количеством фаз «3». L: Line driver output, только с количеством фаз «6»)
  • 24 - напряжение питания (24: 24В пост. тока (только для типа выхода «T»). 5: 5В пост. тока (только для типа выхода «L»))

Технические характеристики энкодеров INNOCONT ESI 40

Электрические характеристики
Напряжение питания 12...24 В пост. тока ±5%
5 В пост. тока ±5%
Потребляемый ток ≤60 мА (5 VDC)
≤20 мА (24 VDC)
Разрешение 10, 20, 30, 40, 50, 60, 100,
120, 150, 200, 256, 300,
360, 400, 500, 512, 600,
720, 800, 900, 1000, 1024,
1200, 1500, 1800, 2000,
2048, 2500, 3000, 3600,
4000, 4096 или 5000 имп./об.
Выходная частота ≤100 kHz
Выходной сигнал Фазы A, B, Z (смещение фаз на 90°)
Цифровой выход Питание 5V: Linedriver (RS422)
Питание 12..24V: Push-Pull
Механические характеристики
Присоединение (фланец) Ø40 мм
Нагрузка на вал ≤10 Н (осевая)
≤20 Н (радиальная)
Степень защиты IP54
Скорость Макс. 5 000 об
Момент при старте ≤0,01 Н·м
Материалы Корпус сталь
Фланец алюминий
Вал сталь
Диаметр вала Выступающий вал: 6, 8 мм
Полый вал: 6, 8, 10, 12 мм
Рабочая температура -20...+80°С
Температура хранения -20...+85°С
Вес ~140 гр.

Габаритные размеры энкодеров INNOCONT ESI 40

S40

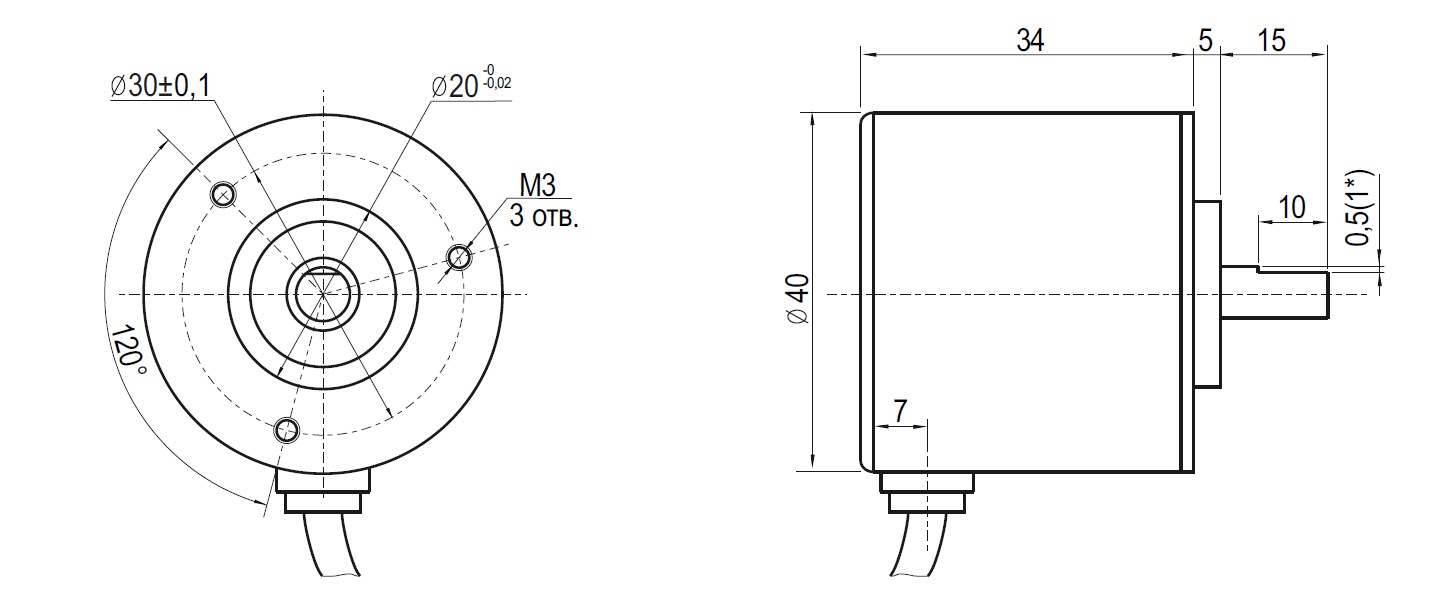

Чертеж энкодера серии ESI S40

H40

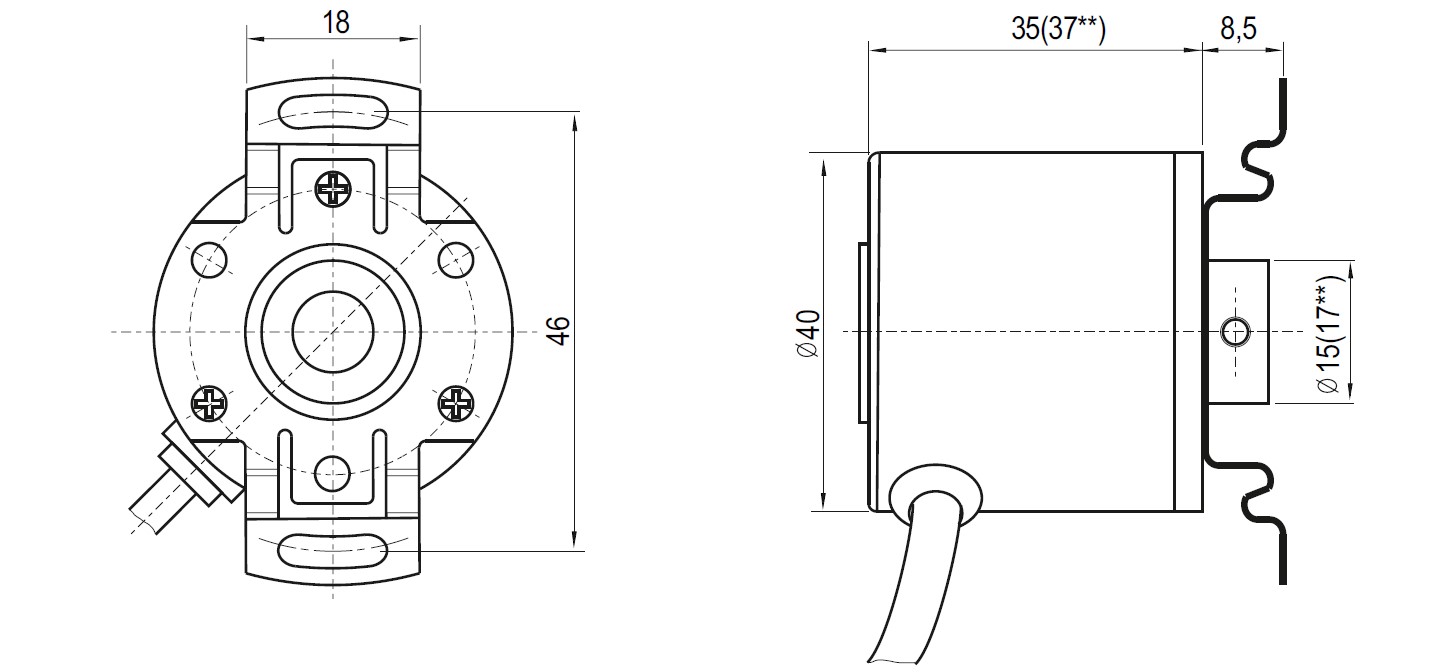

Чертеж энкодера серии ESI H40

* - размер для энкодера с выступающим валом 8 мм;
** - размер для энкодера с полым валом 12 мм.

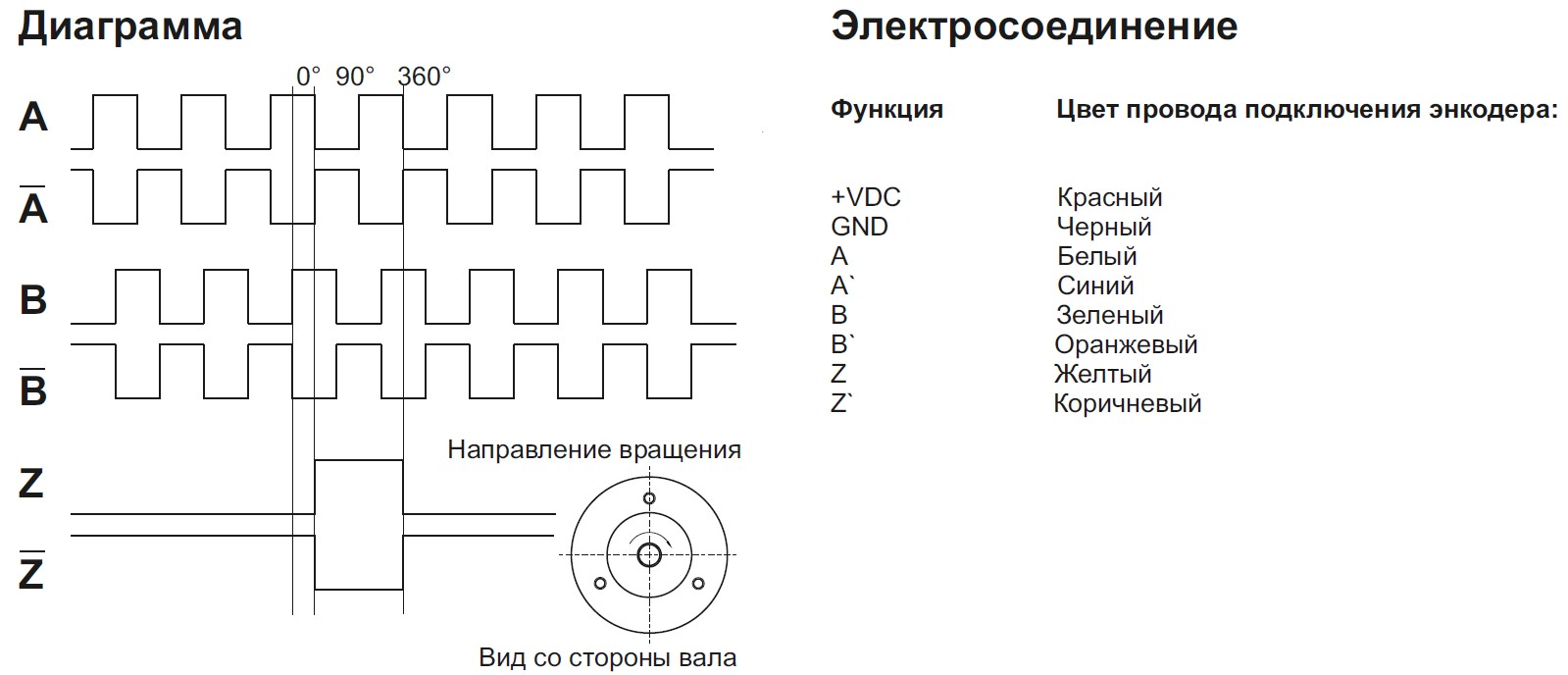

Электросоединение

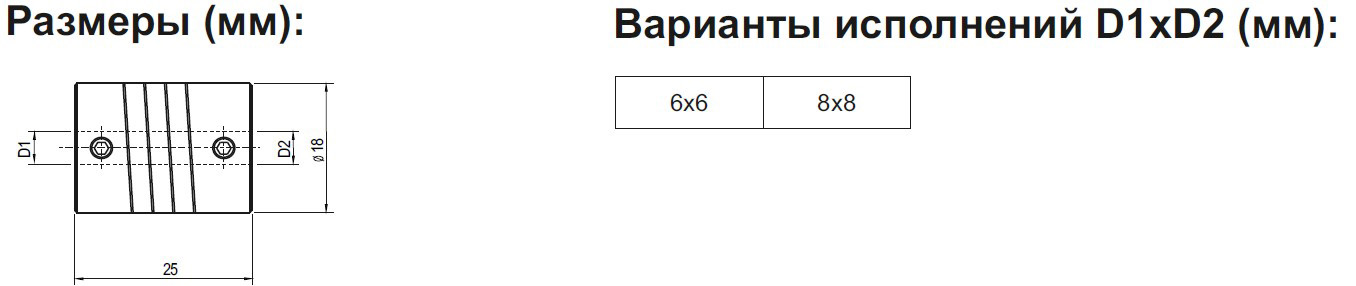

Муфта разрезная диаметром 18 мм

Муфта разрезная диаметром 18 мм

Служит для передачи крутящего момента от вала объекта на энкодер. За счет своей конструкции, компенсирует незначительные перекосы, а также имеет минимальный свободный ход. Входит в комплект энкодеров с выступающим валом.
