Вариатор цепной модели 11Р160-360 – устройство для изменения крутящего момента и частоты вращения вала, использующееся в качестве комплектующих в приводах машин, оборудования и механизмов. Вариаторы эксплуатируются в условиях климата умеренного ( 1- 45°С) или тропического при температурном режиме от 1 до 55°С. Кроме подтвержденных на практике эффективных эксплуатационных качеств, цепные вариаторы отличаются компактностью, что позволяет внедрять оборудование в любой производственный процесс максимально оперативно и с минимальными затратами времени и сил.

Условия применения вариаторов:

нагрузка постоянная и переменная, одного направления и реверсивная;
осевые усилия недопустимы;
работа с периодическими остановками и длительная до 24 часов в сутки;
вращение валов в любую сторону;
атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
нижний предел эксплуатации при -25°С.

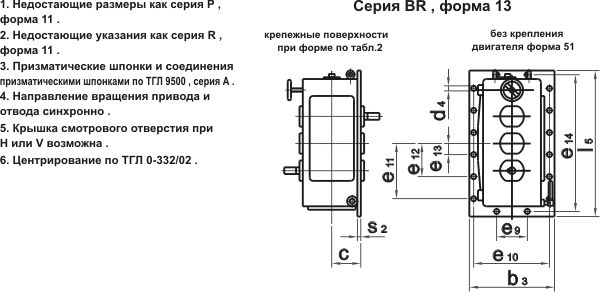

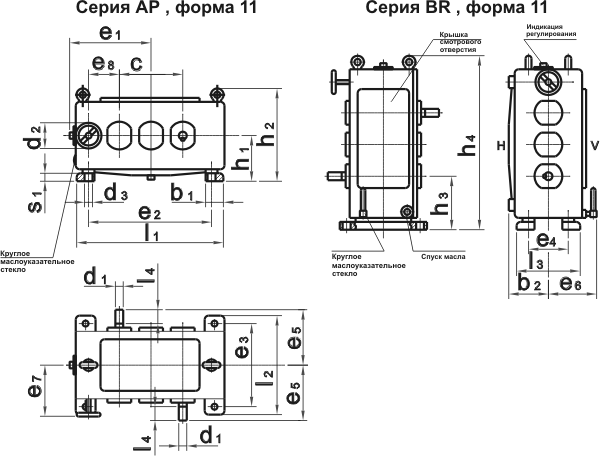

Габаритные и присоединительные размеры вариаторов

РИС 1.
Габаритные и присоединительные размеры

Типоразмер	b1	b2	b3	c	d3	d4		e1	e2	e3	e4	e6	e9	e10	e11	e12	e13	e14	h1
Типоразмер	b1	b2	b3	c	d3	O	кол	e1	e2	e3	e4	e6	e9	e10	e11	e12	e13	e14	h1
160	50	107	290	90	14	14	8	232	350	205	145	145	150	260	_	_	100	440	132
190	75	140	330	115	18		8	272	400	270	180	165	220	300			90	530	160
248	70	170	420	148			10	333	526	340	230	200	180	385			175	670	200
304	80	184	490	165		18	10	387	612	360	245	210	360	450			190	770	212
360	155	220	580	195	23	18	16	457	880	380	440	226	230	540	450	270	90	910	250

Типоразмер	h2	h3	h4	l1	l2	l3	l5	s1	s2	Концы вала			Центри-рование при d1	Винтовое регулирование			Масса	Объём масла, л.
Типоразмер	h2	h3	h4	l1	l2	l3	l5	s1	s2	d1 k6	e5	l4	Центри-рование при d1	d2	e7	e8	Масса	Серия P	Серия R
160	282	150	480	396	240	191	465	16	15	22	155	50	8	100	154	84	48	2,3	1,6
190	338	170	563	475	345	255	560	20	20	28	195	60	8	125	181	103	84	4,5	2,7
248	417	212	704	596	390	300	720	30	28	32	242	80	12	125	214	128	145	8,5	5,5
304	448	236	819	692	420	325	810	28		38	260	80	12	160	234	152	200	11,0	7,0
360	537	280	961	960	460	520	950	30		45	330	110	16	160	264	180	330	18,0	13,0

ТАБЛ 1, 2
Габаритные и присоединительные размеры вариаторов

Типо- размер	Диапазон регулирования	7.032/7.033 * Приводное число оборотов n1, об/мин	7.034 *		Число оборотов регулируемое		Крутящий момент , Нм при **		Мощность, кВт при **
			Приводное число оборотов n1, об/мин	Передаточное число приводной ступени , i	Число оборотов регулируемое		Крутящий момент , Нм при **		Мощность, кВт при **
			Приводное число оборотов n1, об/мин	Передаточное число приводной ступени , i	n2min	n2max	n2min	n2max	n2min	n2max
160	3	950	1440	1,5	550	1650	18,6	8,3	1,07	1,44
	3	710		2	410	1230		8,3	0,80	1,07
	4,5	950		1,5	450	2025		6,9	0,88	1,45
	4,5	710		1,5	335	1508		6,9	0,65	1,08
	6	710		2	290	1740		5,9	0,57	1,07
190	3	950	1440	1,5	550	1650	37,3	17,2	2,14	2,96
	3	710		2	410	1230		17,2	1,60	2,21
	4,5	950		1,5	450	2025		13,7	1,76	2,91
	4,5	710		2	335	1508		13,7	1,31	2,16
	6	710		2	290	1740		11,8	1,13	2,12
248	3	950	1440	1,5	550	1650	58,8	28,4	3,38	4,91
	3	710		2	410	1230		28,4	2,52	3,66
	4,5	950		1,5	450	2025		23,0	2,77	4,88
	4,5	710		2	335	1508		23,0	2,06	3,64
	6	710		2	290	1740		20,1	1,78	3,66
304	3	950	1440	1,5	550	1650	93,2	44,1	5,36	7,62
	3	710		2	410	1230		44,1	4,00	5,68
	4,5	950		1,5	450	2025***		36,3	4,39	7,70
	4,5	710		2	335	1508		36,3	3,27	5,74
	6	710		2	290	1740		31,4	2,83	5,68
360	3	950	1440	1,5	550	1650	177	76,5	10,2	13,2
	3	710		2	410	1230		83,4	7,58	10,7
	4,5	950		1,5	450	2025***		62,8	8,31	13,3
	4,5	710		2	335	1508		68,6	6,19	10,8
	6	710		2	290	1740		54,9	5,36	10,0

ТАБЛ. 3
Технические характеристики
КПД всех цепных передач 0,85..0,90
( * - цилиндрическая пара лишь в сериях АР и BR;
** - крутящий момент и мощность зависят нелинейно;
*** - приводное число оборотов свыше 1800 об/мин только для кратковременных включений.)

Расположение крепёжных поверхностей вариаторов

РИС 2.
Расположение крепёжных поверхностей

Расположение концов вала

РИС 3.
Расположение концов вала

Расположение винтового регулирования

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ

Вариатор 11R01-248-3V ТГЛ 12933, что означает:

11 - форма вариатора;
R - серия;
0 - расположение концов вала;
1 - винтовое регулирование;
248 - типоразмер;
3 - диапазон регулирования;
V - расположение крышки смотрового отверстия.
