Установка инкрементального энкодера на вал электродвигателя.

Задача от клиента:
Требовалось установить инкрементальный энкодер ESI 40 с фиксированным разрешением на электродвигатель с тормозом ABLE MSEJ 1,1 кВт, входящий в состав цилиндро-конического мотор-редуктора КА47.

Решение:

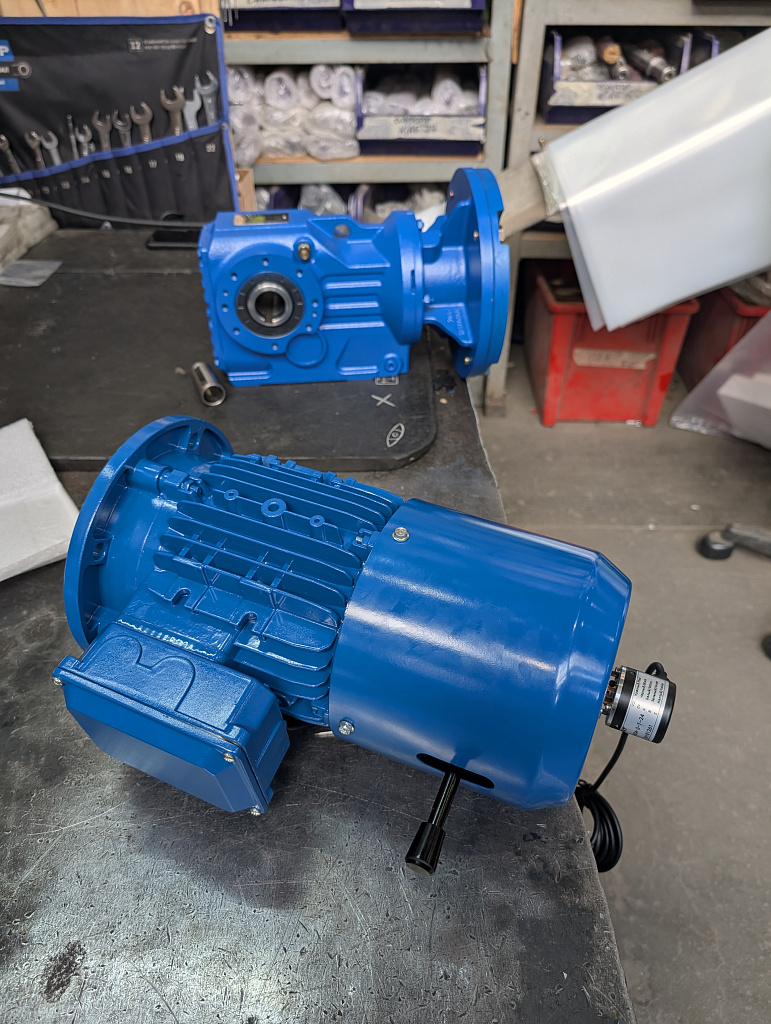

По техническому заданию заказчика энкодер установлен на внешней стороне защитного кожуха крыльчатки охлаждения электродвигателя. Монтаж энкодера осуществлен на подготовленном под посадку энкодера втором конце вала электродвигателя (удлиненный вал со стороны крыльчатки охлаждения).

Технологический процесс доработки электродвигателя:
Для изготовления второго конца вала электродвигателя мы применяем следующий технологический процесс:

• разбор электродвигателя;
• демонтаж ротора электродвигателя;
• наращивание второго конца вала ротора электродвигателя на длину посадочного места энкодера;
• подготовка посадочного диаметра второго конца вала электродвигателя для монтажа и установки энкодера. Посадочный диаметр второго конца вала изготавливается в сборе с ротором при помощи токарной операции для соблюдения соосности.

Преимущества решения:
Предлагаем доработку электродвигателей для установки энкодеров без дополнительных крепежных элементов (фланцев, кронштейнов, площадок и т.д.) и муфт. Энкодер монтируется непосредственно на валу электродвигателя с соблюдением соосности, что позволяет сократить габариты конструкции. Длина электродвигателя увеличивается только на габаритную длину самого энкодера.

Сроки и условия:
Доработка электродвигателей производится как под энкодеры из номенклатуры ТПК Техпривод, так и под клиентские энкодеры (по чертежу или ТЗ). Работы по доработке производятся в течение 1-2 рабочих дней в сервисном центре ТПК Техпривод.
