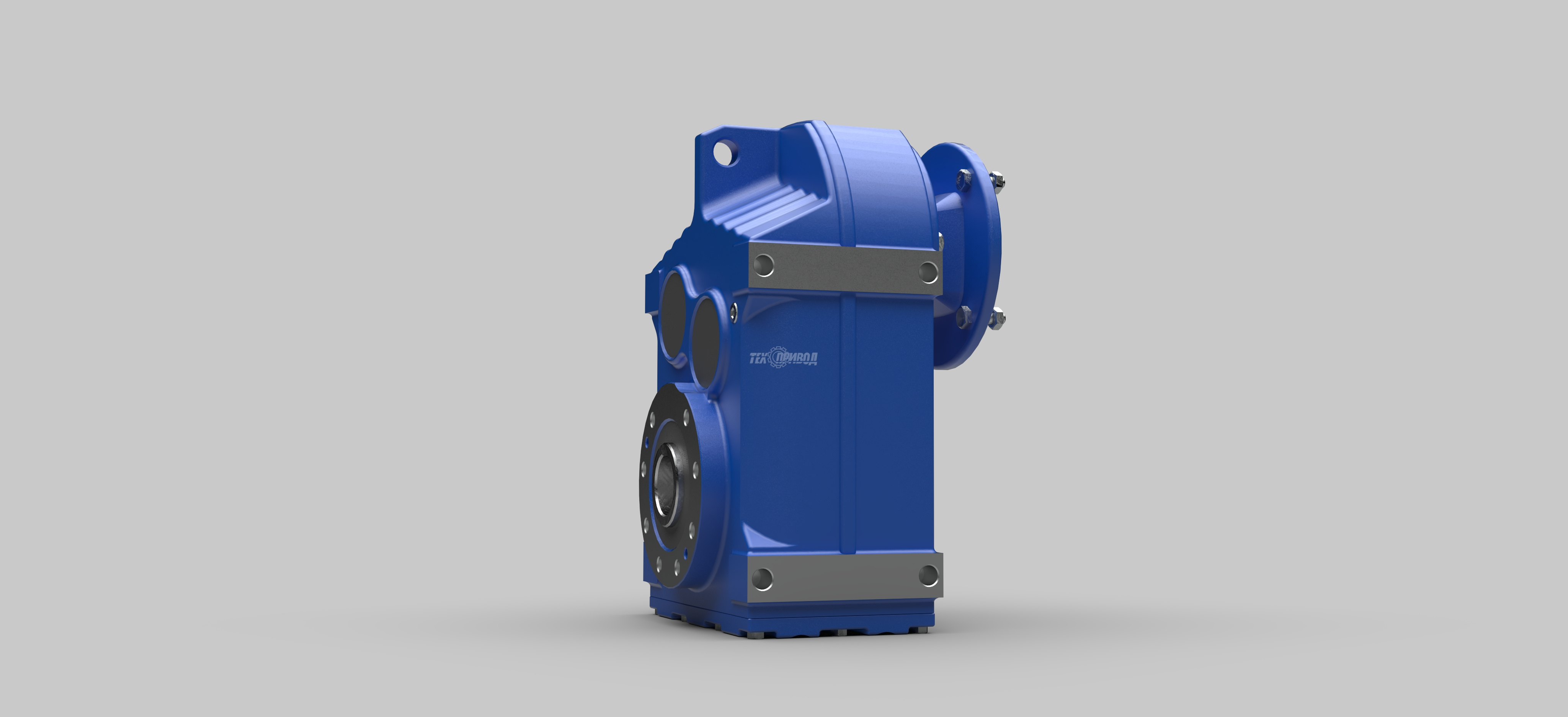

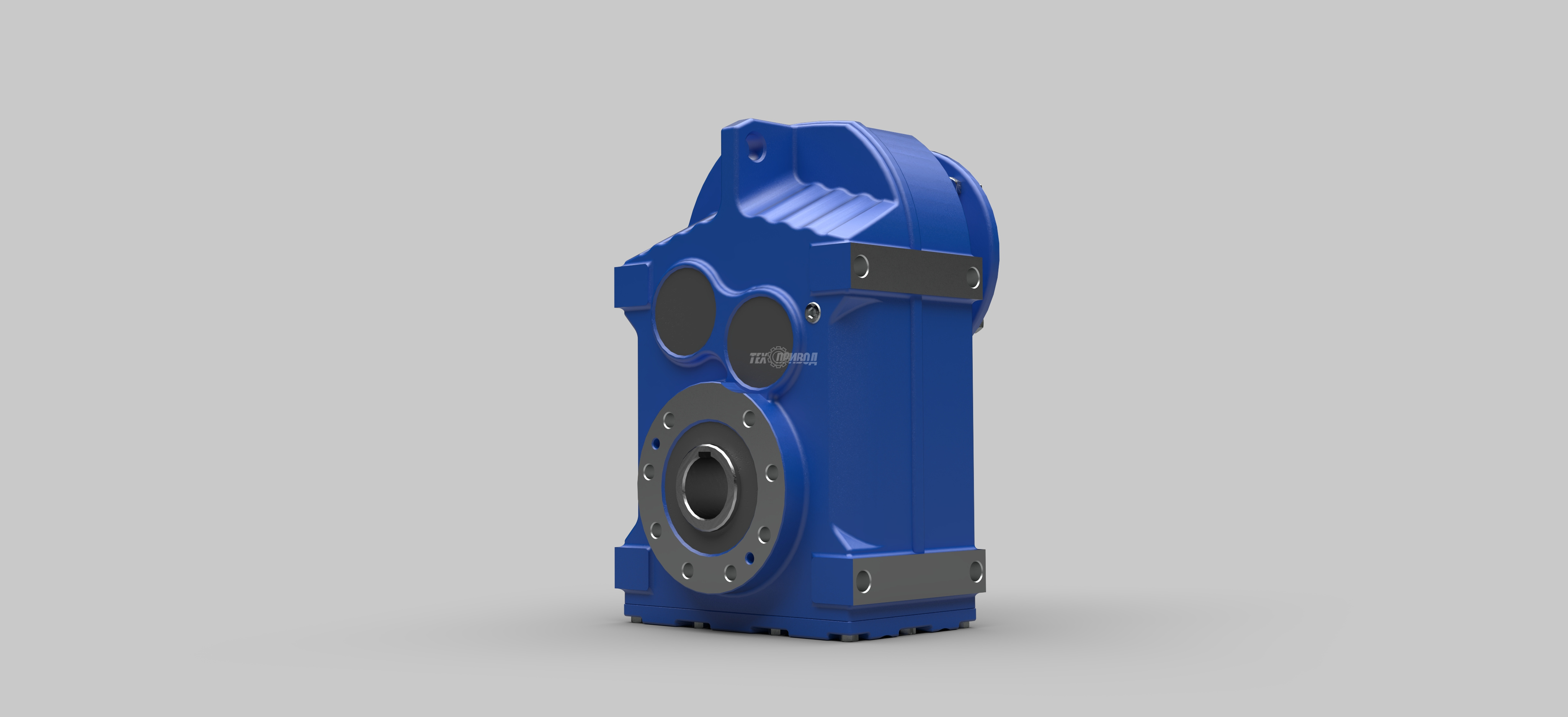

Редуктор QL FA/G-77-130,42-80B5-M1

Артикул: QL-FA/G-77-130,42-80B5-M1

Цена:

49 498 руб.

Узнать цену

Купить в 1 клик

Есть в наличииСклады в нескольких городах России.

Отгрузка 1 деньОтгрузим оборудование со склада в день оплаты.

Гарантия 1 годГарантийное обслуживание в течение 1 года.

Опт и розницаСпециальные цены для оптовых покупателей.

Доставка по РоссииДоставим оборудование в любой регион России.

Параметры

Чертежи

Доставка

Передаточное число (i)	130,42
Монтажная позиция (исполнение)	-M1
Размер входного фланца для м-редуктора	80
Тип м-редуктора(общий)	QL FA/G-
Габаритный размер(общий)	77
Тип входного фланца	B5
Тип редуктора	FA

Габаритные и присоединительные размеры редукторов FA и FA/G

Габаритные и присоединительные размеры

Модель	a b	c e	f g	d1 d2	l1 l2	l3 l4	l5 s	t u	k m n	p q	H J	L	M	N Q	j
FA37 F37/G	158	14	46	30H7	0.5	120	17	33.3	40	20	252	110	76	112	12
FA37 F37/G	30	31.5	15	45	123	105	M10X25	8	12.5 5	1	172	110	76	120	12
FA47 F47/G	170	14	64	35H7	1	150	22	38.3	40	20	269	133	77	128.1	12
FA47 F47/G	22	32	12	50	153	132	M10X25	10	12.5	1.8	189	133	77	120	12
FA57 F57/G	198	14	60	40H7	1	166	29	43.3	40	20	317	150	93	136	14
FA57 F57/G	31	40.5	19.5	55	170	142	M16X40	12	12.5	2.4	210	150	93	160	14
FA67 F67/G	218	14	65	40H7	1	180	29	43.3	40	20	343	161	97	159.5	16
FA67 F67/G	40	41	21	55	184	156	M16X40	12	12.5	3	212	161	97	160	16
FA77 F77/G	278	22	69	50H7	1	210	32	53.8	60	30	426	193	121	200	20
FA77 F77/G	49	50	28	70	213	183	M16X45	14	10	3.2	282	193	121	200	20
FA87 F87/G	346	22	79	60H7	1	240	36	64.4	60	30	531	224	152	246.7	26
FA87 F87/G	57	62	32	85	243	210	M20X50	18	10	4.5	336	224	152	250	26
FA97 F97/G	395	26	104	70H7	1	300	34	74.9	80	40	623	274	178	285	30
FA97 F97/G	88	70	34	95	303	270	M20X50	20	12	5	414	274	178	300	30
FA107 F107/G	485	26	100	90H7	2.5	350	40	95.4	80	40	717	312	200	332.4	36
FA107 F107/G	108	88	57	118	353	313	M24X60	25	12	6	456	312	200	350	36
FA127 F127/G	550	33	125	100H7	2.5	410	38	106.4	100	60	856	373	236	382.6	40
FA127 F127/G	138	110	66	135	413	373	M24X60	28	12	9	530	373	236	450	40
FA157 F157/G	660	33	140	120H7	7	500	36	127.4	120	60	1021	455	286	447	45
FA157 F157/G	170	150	98	155	503	460	M24X60	32	15	9	660	455	286	550	45

Базовая конструкция редуктора

1 Шестерня малая	22 Корпус редуктора	91 Стопорное кольцо	506 Установочная шайба
2 Шестерня	25 Подшипник качения	92 Шайба	507 Установочная шайба
3 Вал-шестерня	30 Подшипник качения	93 Пружинная шайба	508 Установочная шайба
4 Шестерня	31 Призматическая шпонка	94 Винт с шестигранной головкой	515 Установочная шайба
5 Вал-шестерня	32 Распорная втулка	100 Крышка редуктора	516 Установочная шайба
6 Шестерня	37 Подшипник качения	101 Винт с шестигранной головкой	517 Установочная шайба
7 Полый вал со шпоночным пазом	39 Стопорное кольцо	102 Уплотнительная прокладка	521 Установочная шайба
9 Манжета	41 Стопорное кольцо	131 Заглушка	522 Установочная шайба
11 Подшипник качения	42 Подшипник качения	160 Пробка	523 Установочная шайба
14 Винт с шестигранной головкой	43 Призматическая шпонка	161 Заглушка
16 Выходной фланец	45 Подшипник качения	165 Пробка
17 Распорная втулка	59 Резьбовая пробка	181 Заглушка
19 Призматическая шпонка	81 Уплотнительное кольцо круглого сечения	183 Манжета
20 Воздушный клапан	88 Стопорное кольцо
