Вариаторы цепные пластинчатые ВЦН

Name: Вариаторы цепные пластинчатые ВЦН
Brand: Техпривод

Гарантии

Цена: 27 240 руб.

Заказать

Есть в наличииСклады в нескольких городах России.

Отгрузка 1 деньОтгрузим оборудование со склада в день оплаты.

Гарантия 1 годГарантийное обслуживание в течение 1 года.

Опт и розницаСпециальные цены для оптовых покупателей.

Доставка по РоссииДоставим оборудование в любой регион России.

Описание

Характеристики

Доставка

Вариатор пластинчатый цепной ВЦН - устройство, предназначенное для плавного изменения частоты вращения выходного вала машин, в которых необходимо бесступенчатое регулирование. Вариаторы эксплуатируются в условиях умеренного (исп. У) при температуре от 1 до 45°С или тропического климата (исп. Т) при температурного режима от 1 до 55°С. Особенностями оборудования выступает высокое качество сборки и оперативность ввода в эксплуатацию. За счет того, что наша компания сотрудничает с мировыми производителями приводной техники, заказчики и покупатели могут рассчитывать на объективный уровень цен и сжатые сроки поставок оборудования.

Условия применения:

нагрузка постоянная или переменная по величине одного направления;
работа непрерывная и с остановками;
вращение валов в любую сторону;
окружающая среда — невзрывоопасная, неагрессивная.

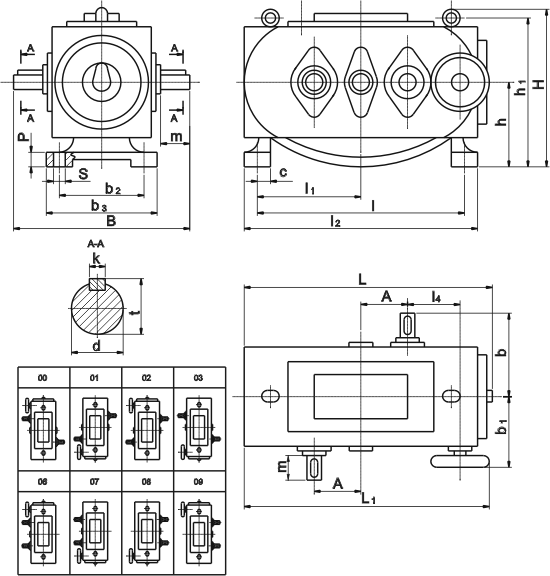

Габаритные и присоединительные размеры (вариатор без редуктора)

РИС. 1
Габаритные и присоединительные размеры
(Вариатор без редуктора)

Габаритные и присоединительные размеры (вариатор с редуктором на входе)

РИС.2
Габаритные и присоединительные размеры
(Вариатор с редуктором на входе)

Типоразмер вариатора	L	L₁	l	l₁	l₂	l₄	А	S	P	c	m	n	H	h	h₁	d
ВЦ1Н	418	430	320	160	380	90	80	14	22	60	60	36	280	132	253	25
ВЦ3Н	643	645	580	290	620	147	125	18	22	50	80	80	385	170	347	32

Типоразмер вариатора	t	k	d₁	t₁	k₁	B	B₁	b	b₁	b₂	b₃	b₄
ВЦ1Н	28,3	8	20	22,5	6	365	400	182	160	240	280	205
ВЦ3Н	35	10	32	35	10	510	620	255	215	160	290	300

Типоразмер вариатора	Масса вариатора, кг
	без редуктора		с редуктором		со встроенным фланцевым электродвигателем
	с ручным управлением	с дистанционным	с ручным	с дистанционным	со встроенным фланцевым электродвигателем
	управлением	управлением	управлением	управлением	с ручным управлением	с дистанционным управлением
ВЦ1Н	36	45	42	51	51	66
ВЦ3Н	99	109	116	126	—	—

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Типо- размер	Исполнение	Обозначение	Диапазон регулирования	Частота вращения, об/мин				Передаваемая мощность, кВт		Крутящийся момент на выходном валу, Н*м		Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части выходного вала, Н, не более
			Диапазон регулирования	на входе приставки		на входе вариатора		Передаваемая мощность, кВт		Крутящийся момент на выходном валу, Н*м
			n₂max/n₂ min	n	n₁	n₂min	n₂max	Nmax	Nmin	Mmax	Mmin
		ВЦ1Н0.101-..	3,15		1000	565	1775	2,8	2,3	40	15,0	1300
	Без редуктора на входе	ВЦ1Н1.101-..	4,0	—	1000	500	2000	2,4	1,7	33	12,0	1000
		ВЦ1Н2.101-. .	6,3		750	295	1880	1,25	0,6	20	6,5	560
ВЦ1Н		ВЦ1Н0.131-. .	3,15		1000	565	1775	2,8	2,3	40	15 0	1 300
	С редуктором на входе	ВЦ1Н1.131-. .	4,0	1420	1000	500	2000	2,4	1,7	33	12,0	1000
		ВЦ1Н2.131-. .	6,3		750	295	1880	1,25	0,6	20	6,5	560
	С встроенным фланцевым
	электродвигателем	ВЦ1Н2.111-..	6,3	1420	750	295	1880	1,25	0,6	20	6,5	560
	на входе
		ВЦ3Н0.101-..	3,15		1000	565	1775	7,2	4,6	78	38,5	1940
	Без редуктора на входе	ВЦ3Н1.101-..	4,0	—	1000	500	2000	6,8	3,8	73	32	1810
ВЦ3Н		ВЦ3Н2.101-. .	6,3		750	295	1880	4,2	2,0	65	21,5	1610
		ВЦ3Н0.131-. .	3,15		1000	565	1775	7,2	4,6	78	38,5	1940
	С редуктором на входе	ВЦ3Н1.131-. .	4,0	1420	1000	500	2000	6,8	3,8	73	32	1810
		ВЦ3Н2.131-. .	6,3		75N	295	1880	4,2	2,0	65	21,5	1610

Примечания:
1. Вместо двух точек в конце обозначения исполнения вариатора проставляются две цифры - условное обозначение способа регулирования и варианта сборки;
2. На вариаторах ВЦ1Н2.111-03-1 мощность установленного электродвигателя - 0,55 кВ, на вариаторах ВЦ1Н2.111-73-1 мощность установленного электродвигателя 1,1 кВт.

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ

ВЦ1Н1.131-03, что означает:

ВЦ - вариатор цепной; 1 - типоразмер (габарит); Н - модификация; 1 - диапазон регулирования; 131 - вариант комплектации с редуктором на входе; 3 - схема сборки.
