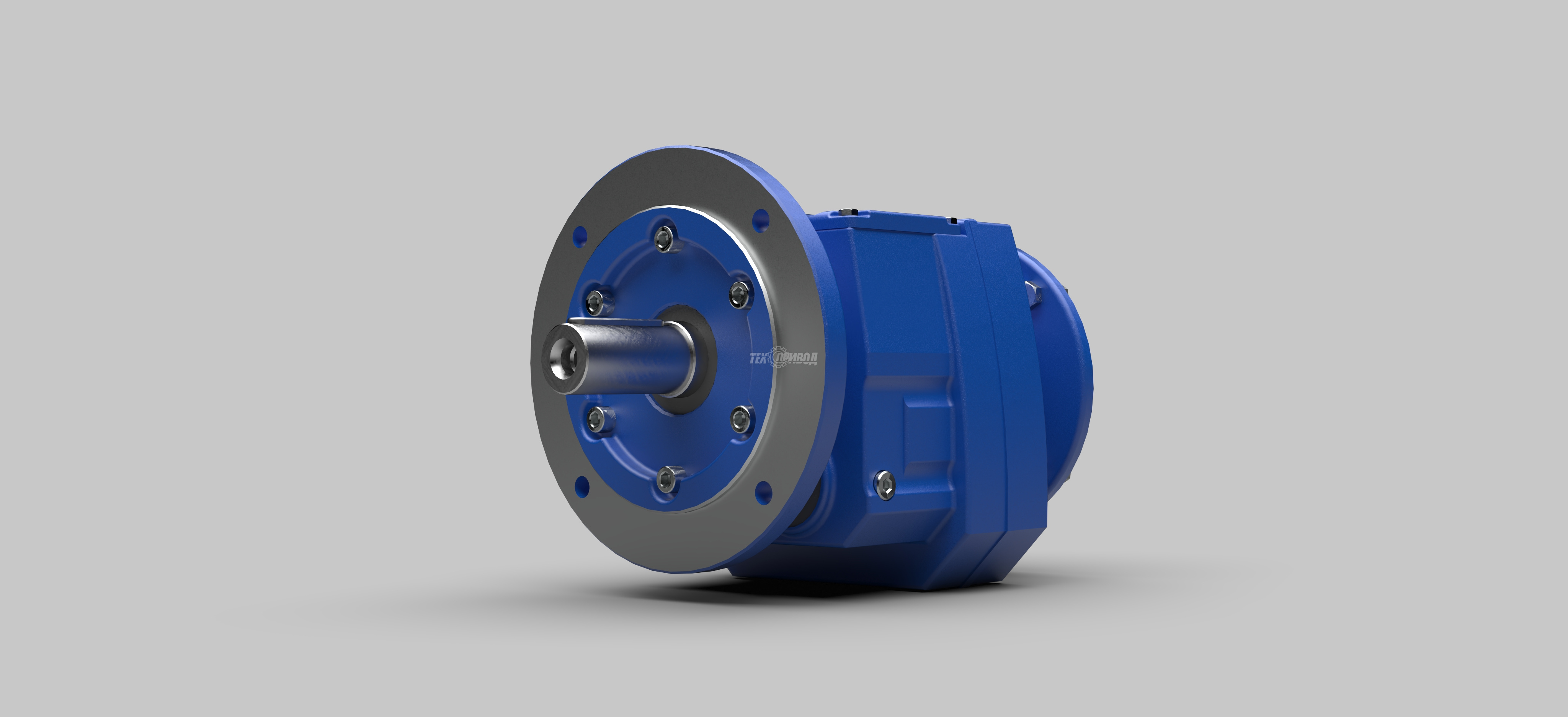

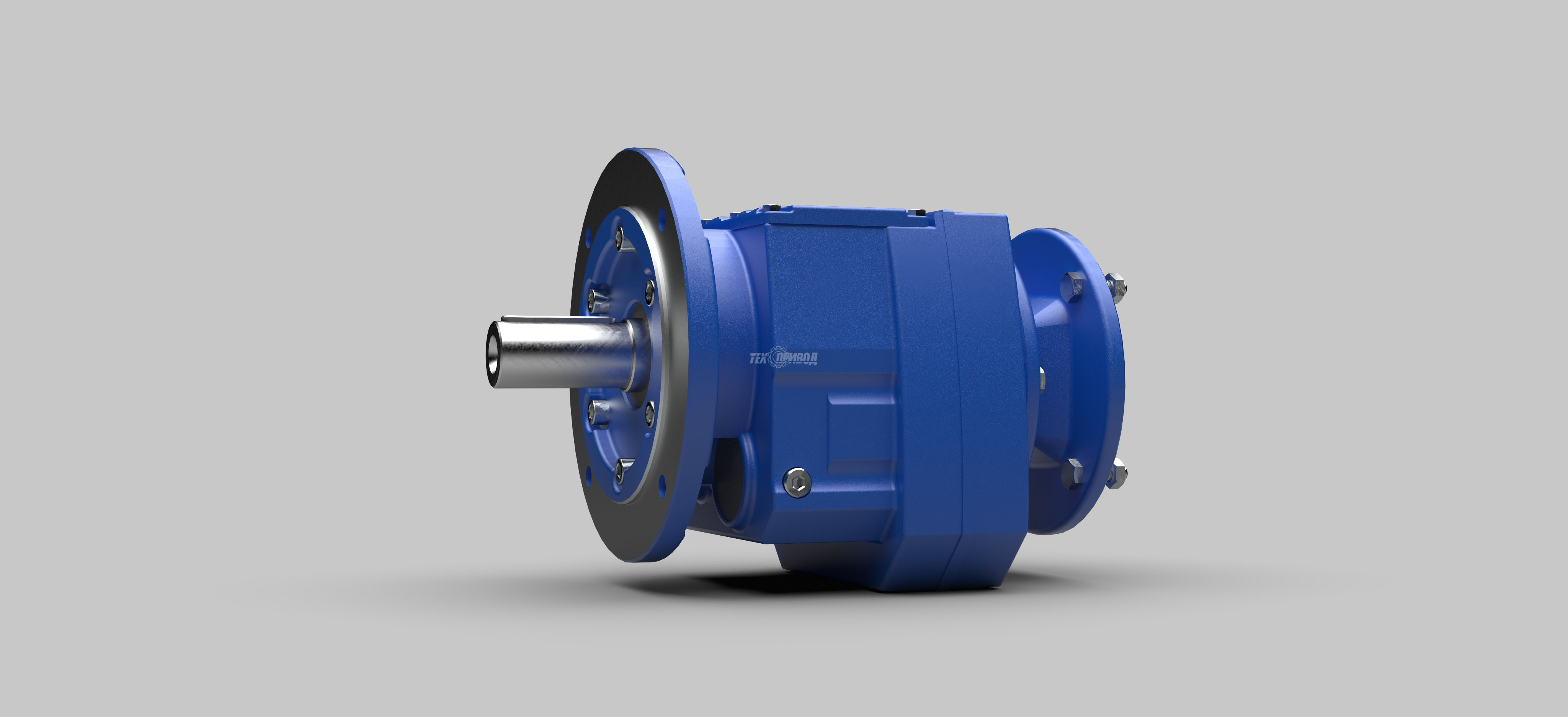

Редуктор RCF107-24,9-180B5 F=350 — соосный цилиндрический редуктор промышленного исполнения. Компоновка обеспечивает максимальную компактность и простоту интеграции в ограниченное пространство.
Изделие выполнено в прочном литом корпусе (чугун/алюминий), внутри установлены косозубые шестерни. Благодаря этому достигается высокий КПД (до 97–98%), низкий уровень шума и устойчивость к длительным нагрузкам.
Редуктор RCF107-24,9-180B5 F=350 может применяется в конвейерах, миксерах, насосах, кранах, экструдерах, а также в пищевом и упаковочном оборудовании.
Унифицированные присоединительные размеры редуктора RCF107-24,9-180B5 F=350 обеспечивают взаимозаменяемость с приводами TOS ZNOJMO, Varvel, NORD, Motovario, SITI.
| Передаточное число (i) | 24,9 |
| Вес дополнительный | 178 |
| Размер входного фланца для м-редуктора | 180 |
| Тип м-редуктора(общий) | RCF |
| Габаритный размер(общий) | 107 |
| Высота дополнительная | 0,52 |
| Опции редукторной части | F=350 |
| Тип входного фланца | B5 |
| Ширина дополнительная | 0,5 |
| Длина дополнительная | 0,75 |
| Тип редуктора | RCF |
| Модель | Фланец | a a2 a3 |
b b2 b3 |
c e2 e3 |
e b2 b3 |
f f2 f3 |
g g2 g3 |
H J K |
L M N |
Q | d | l I2 |
l2 | S | t u |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RF17 | Fig.1 | 120 | 80j6 | 3 | 8 | 100 | 6.5 | 76 | 215 | / | 20k6 | 40 | 4 | M6 | 22.5 |
| 140 | 95j6 | 3 | 9 | 115 | 8.5 | 130 | 59 | ||||||||
| / | / | / | / | / | / | / | 0 | 32 | 6 | ||||||
| RF27 | Fig.1 | 120 | 80j6 | 3 | 8 | 100 | 6.5 | 92 | 199 | 120 | 25k6 | 50 | 3,5 | M10 | 28 |
| 140 | 95j6 | 3 | 9 | 115 | 8.5 | 142 | 57 | ||||||||
| 160 | 110j6 | 3.5 | 10 | 130 | 8,5 | / | 3,4 | 40 | 8 | ||||||
| RF37 | Fig.1 | 120 | 80j6 | 3 | 8 | 100 | 6.6 | 94 | 207 | 120 | 25k6 | 50 | 3.5 | M10 | 28 |
| 160 | 110j6 | 3.5 | 10 | 130 | 9 | 161 | 61 | ||||||||
| 200 | 130j6 | 3.5 | 12 | 165 | 11 | / | 14 | 40 | 8 | ||||||
| RF47 | Fig.1 | 140 | 95j6 | 3 | 10 | 115 | 9 | 118 | 235 | 160 | 30k6 | 60 | 3.5 | M10 | 33 |
| 160 | 110j6 | 3.5 | 10 | 130 | 9 | 178 | 72 | ||||||||
| 200 | 130j6 | 3.5 | 12 | 165 | 11 | / | 14 | 50 | 8 | ||||||
| RF57 | Fig.1 | 160 | 110j6 | 3.5 | 10 | 130 | 9 | 121 | 257 | 160 | 35k6 | 70 | 7 | M12 | 38 |
| 200 | 130j6 | 3.5 | 12 | 165 | 11 | 202 | 72 | ||||||||
| 250 | 180j6 | 4 | 15 | 215 | 13.5 | / | 11.2 | 56 | 10 | ||||||
| RF67 | Fig.1 | 200 | 130j6 | 3.5 | 12 | 165 | 11 | 134 | 280 | 160 | 35k6 | 70 | 7 | M12 | 38 |
| 250 | 180j6 | 4 | 15 | 215 | 13.5 | 215 | 82 | ||||||||
| / | / | / | / | / | / | 113 | 20,7 | 56 | 10 | ||||||
| RF77 | Fig.1 | 250 | 180j6 | 4 | 15 | 215 | 13.5 | 144 | 300 | 200 | 40k6 | 80 | 5 | M16 | 43 |
| 300 | 230j6 | 4 | 18.5 | 265 | 13.5 | 235 | 88 | ||||||||
| / | / | / | / | / | / | 129 | 15,9 | 70 | 12 | ||||||
| RF87 | Fig.1 | 300 | 230h6 | 4 | 16 | 265 | 13.5 | 184 | 372 | 250 | 0k6 | 100 | 10 | M16 | 53,5 |
| 350 | 250h6 | 5 | 18 | 300 | 17.5 | 297 | 115 | ||||||||
| / | / | / | / | / | / | 165 | 12,6 | 80 | 14 | ||||||
| RF97 | Fig.1 | 350 | 250h6 | 5 | 18 | 300 | 17.5 | 230 | 440 | 300 | 60m6 | 120 | 5 | M20 | 64 |
| Fig.2 | 450 | 350h6 | 5 | 22 | 400 | 17.5 | 409 | 158 | |||||||
| / | / | / | / | / | / | / | 193 | 10,2 | 110 | 18 | RF107 | Fig.1 | 350 | 250h6 | 5 | 20 | 300 | 17.5 | 255 | 495 | 350 | 70m6 | 140 | 7.5 | M20 | 74.5 |
| Fig.2 | 450 | 350h6 | 5 | 22 | 400 | 17.5 | 409 | 158 | |||||||
| / | / | / | / | / | / | / | 224 | 20,4 | 125 | 20 | RF137 | Fig.2 | 450 | 350h6 | 5 | 22 | 400 | 17.5 | 320 | 589 | 400 | 90m6 | 170 | 5 | M24 | 95 |
| 550 | 450h6 | 5 | 25 | 500 | 17.5 | 458 | 180 | ||||||||
| / | / | / | / | / | / | 247 | 25,1 | 160 | 25 | ||||||
| RF147 | Fig.2 | 450 | 350h6 | 5 | 22 | 400 | 17.5 | 361 | 695 | 450 | 110m6 | 210 | 15 | M24 | 116 |
| 550 | 450h6 | 5 | 25 | 500 | 17.5 | 540 | 210 | ||||||||
| / | / | / | / | / | / | 285 | 33,4 | 180 | 28 | ||||||
| RF167 | Fig.2 | 550 | 450h6 | 5 | 25 | 500 | 17.5 | 361 | 695 | 450 | 110m6 | 210 | 5 | М24 | 116 |
| 660 | 550h6 | 6 | 28 | 600 | 22 | 670 | 250 | ||||||||
| / | / | / | / | / | / | 324 | 59,9 | 200 | 32 |
