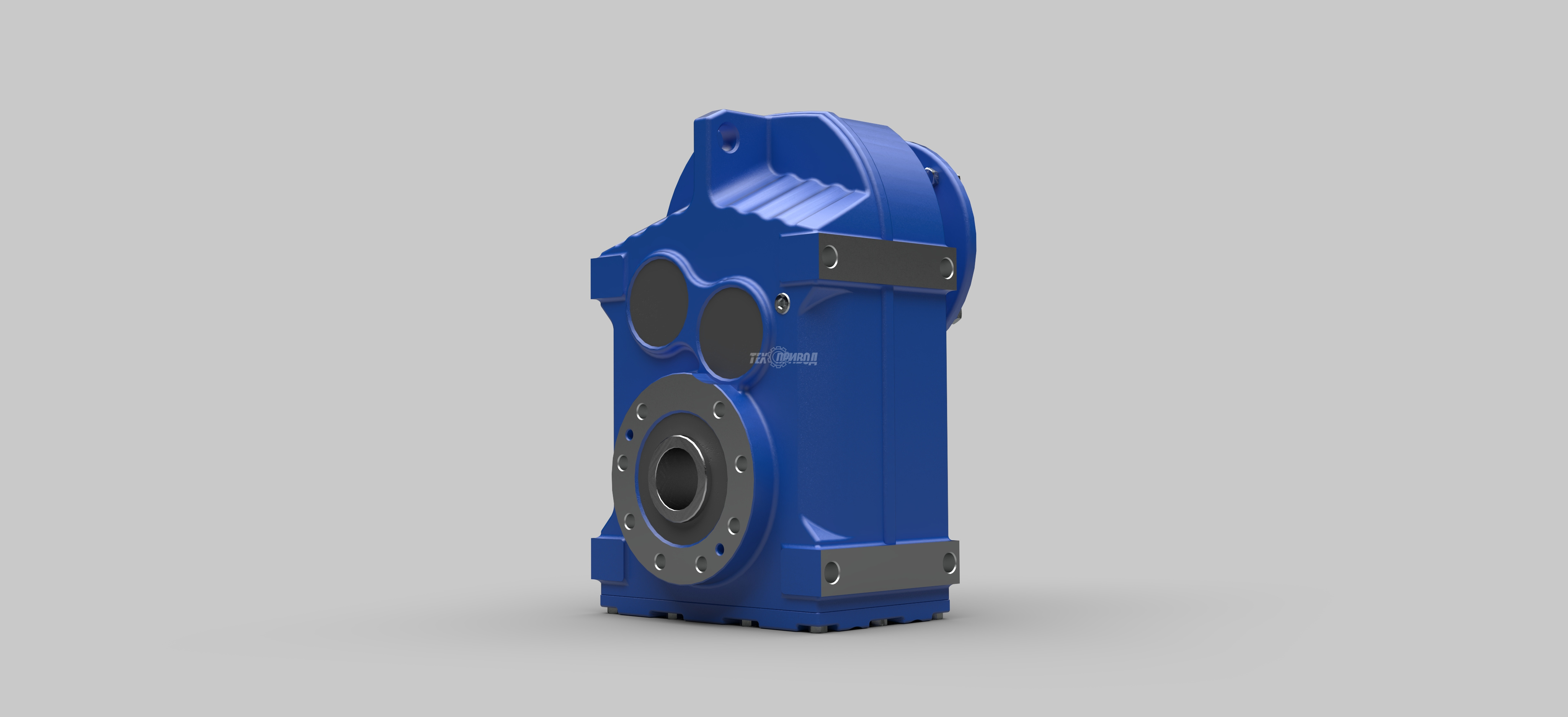

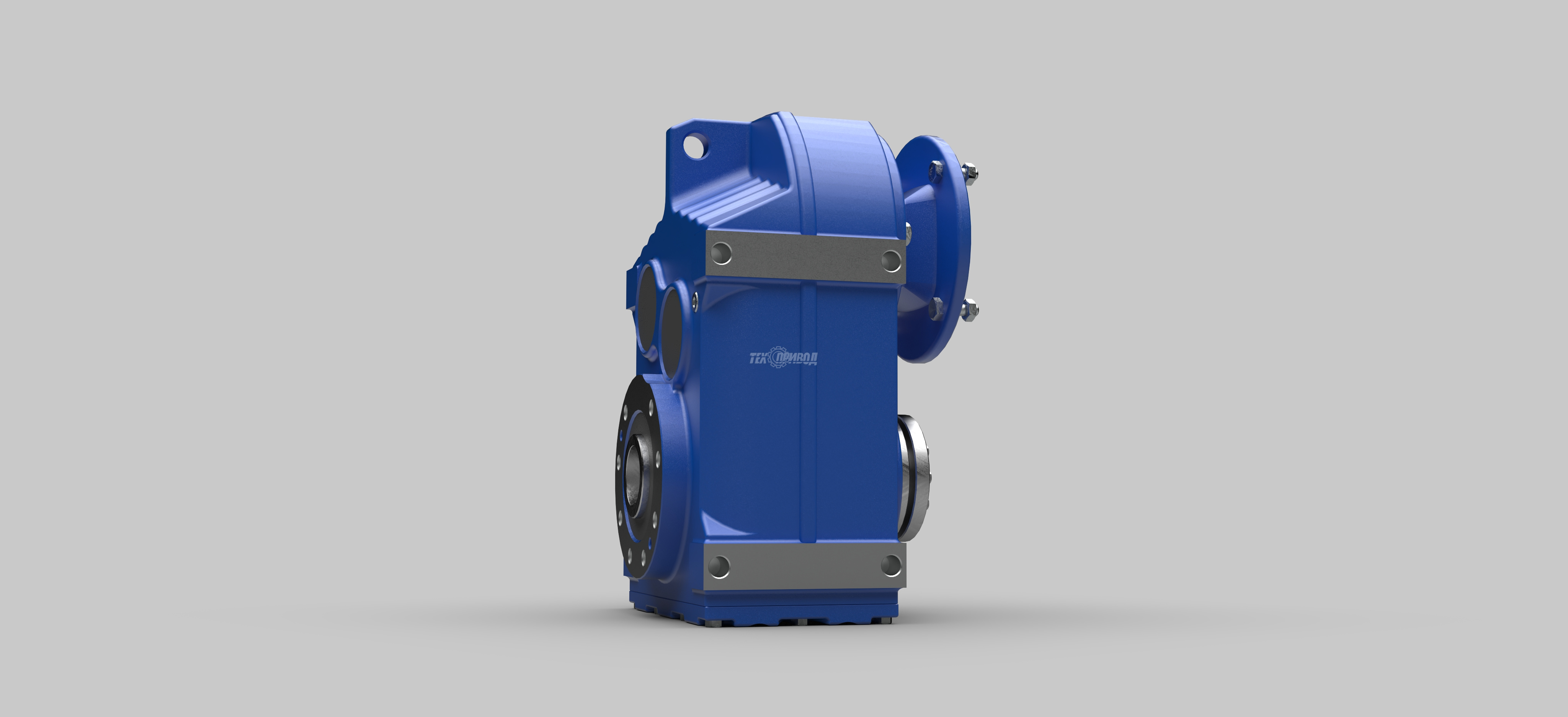

| Передаточное число (i) | 27,41 |
| Вес дополнительный | 40,5 |
| Монтажная позиция (исполнение) | -M1 |
| Размер входного фланца для м-редуктора | 100 |
| Тип м-редуктора(общий) | FH |
| Габаритный размер(общий) | 67 |
| Высота дополнительная | 0,27 |
| Тип входного фланца | B5 |
| Ширина дополнительная | 0,27 |
| Длина дополнительная | 0,37 |
| Тип редуктора | FH |
| Модель | a b |
e f |
h | j k |
m n |
P q |
l l1 |
l2 d3 |
H J |
N Q |
L | l8 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FH37B FV37B |
77 115 |
95 135 |
76 | 31 20 |
M8 11 |
M8 11 |
2.5 22.5 |
155 75 |
252 165 |
112 120 |
110 | 122 |
| FH47B FV47B |
93 145 |
109 165 |
77 | 43 20 |
M8 11 |
M10 15 |
3 31 |
184 83 |
269 180 |
128.1 120 |
133 | 152 |
| FH57B FV57B |
102 170 |
126 195 |
93 | 55 25 |
M12 17 |
M12 17 |
3 33.5 |
200 83 |
317 200 |
136 160 |
150 | 168 |
| FH67B FV67B |
112 190 |
131 215 |
97 | 60 25 |
M12 17 |
M12 17 |
3.5 37 |
215.5 93 |
343 212 |
159.5 160 |
161 | 180 |
| FH77B FV77B |
140 240 |
165 275 |
121 | 70 35 |
M12 17 |
M16 26 |
4 36.5 |
249 114 |
426 270 |
200 200 |
193 | 210 |
| FH87B FV87B |
165 310 |
195 350 |
152 | 100 40 |
M16 26 |
M16 26 |
4 43 |
291 153 |
531 330 |
246.7 250 |
224 | 240 |
| FH97B FV97B |
205 350 |
240 400 |
178 | 120 50 |
M16 26 |
M20 28 |
4 48.5 |
357 174 |
623 400 |
285 300 |
274 | 300 |
| FH107B FV107B |
220 400 |
260 460 |
200 | 125 60 |
/ / |
M24 36 |
2.5 69.5 |
420 200 |
717 450 |
332.4 350 |
312 | 351 |
| FH127B | 270 450 |
316 520 |
236 | 142 70 |
/ / |
M30 45 |
2.5 79.25 |
502 233 |
856 530 |
382.6 450 |
373 | / |
| FH157B | 310 540 |
364 620 |
286 | 170 80 |
/ / |
M36 55 |
7 118 |
598 275 |
1021 660 |
447 550 |
455 | / |
| 1 Шестерня малая | 22 Корпус редуктора | 91 Стопорное кольцо | 506 Установочная шайба |
| 2 Шестерня | 25 Подшипник качения | 92 Шайба | 507 Установочная шайба |
| 3 Вал-шестерня | 30 Подшипник качения | 93 Пружинная шайба | 508 Установочная шайба |
| 4 Шестерня | 31 Призматическая шпонка | 94 Винт с шестигранной головкой | 515 Установочная шайба |
| 5 Вал-шестерня | 32 Распорная втулка | 100 Крышка редуктора | 516 Установочная шайба |
| 6 Шестерня | 37 Подшипник качения | 101 Винт с шестигранной головкой | 517 Установочная шайба |
| 7 Полый вал со шпоночным пазом | 39 Стопорное кольцо | 102 Уплотнительная прокладка | 521 Установочная шайба |
| 9 Манжета | 41 Стопорное кольцо | 131 Заглушка | 522 Установочная шайба |
| 11 Подшипник качения | 42 Подшипник качения | 160 Пробка | 523 Установочная шайба |
| 14 Винт с шестигранной головкой | 43 Призматическая шпонка | 161 Заглушка | |
| 16 Выходной фланец | 45 Подшипник качения | 165 Пробка | |
| 17 Распорная втулка | 59 Резьбовая пробка | 181 Заглушка | |
| 19 Призматическая шпонка | 81 Уплотнительное кольцо круглого сечения | 183 Манжета | |
| 20 Воздушный клапан | 88 Стопорное кольцо |
