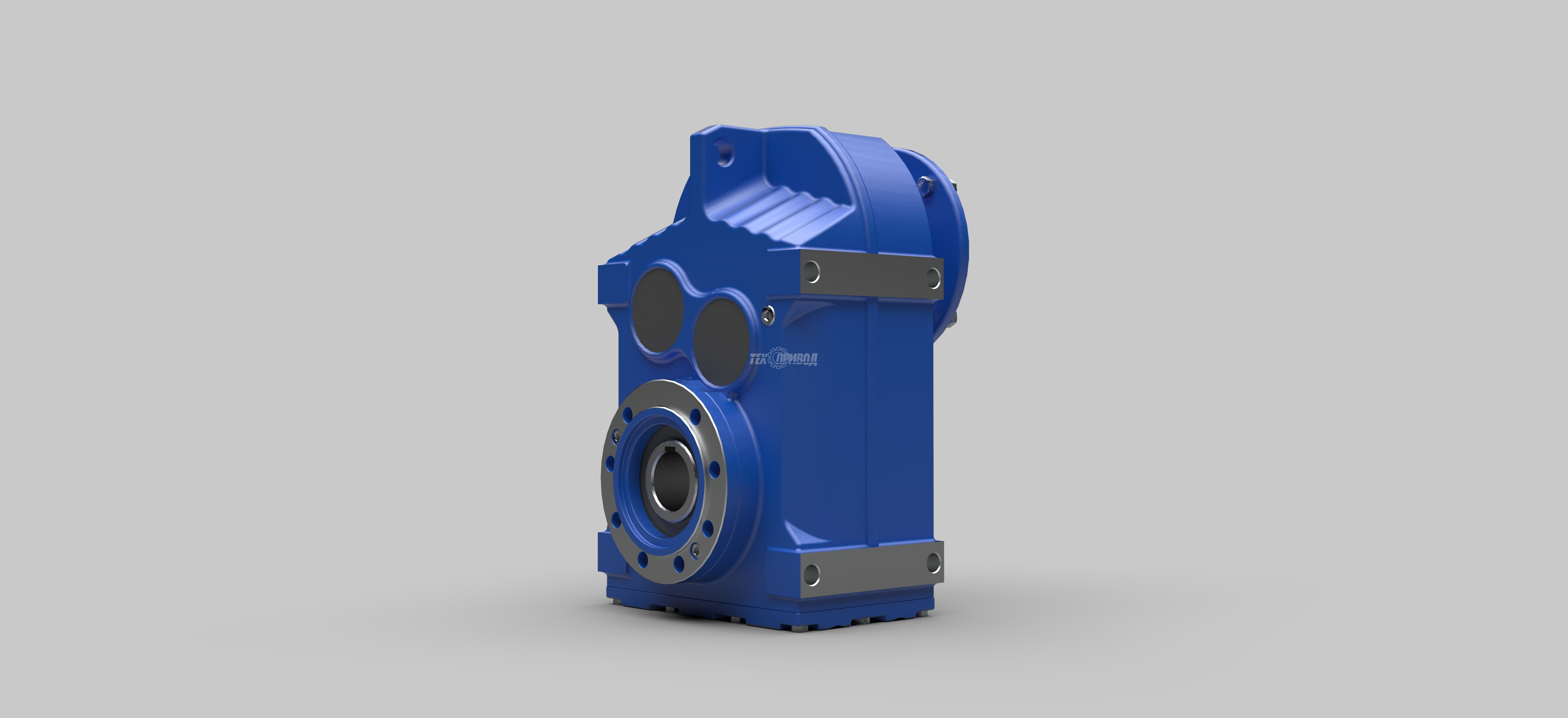

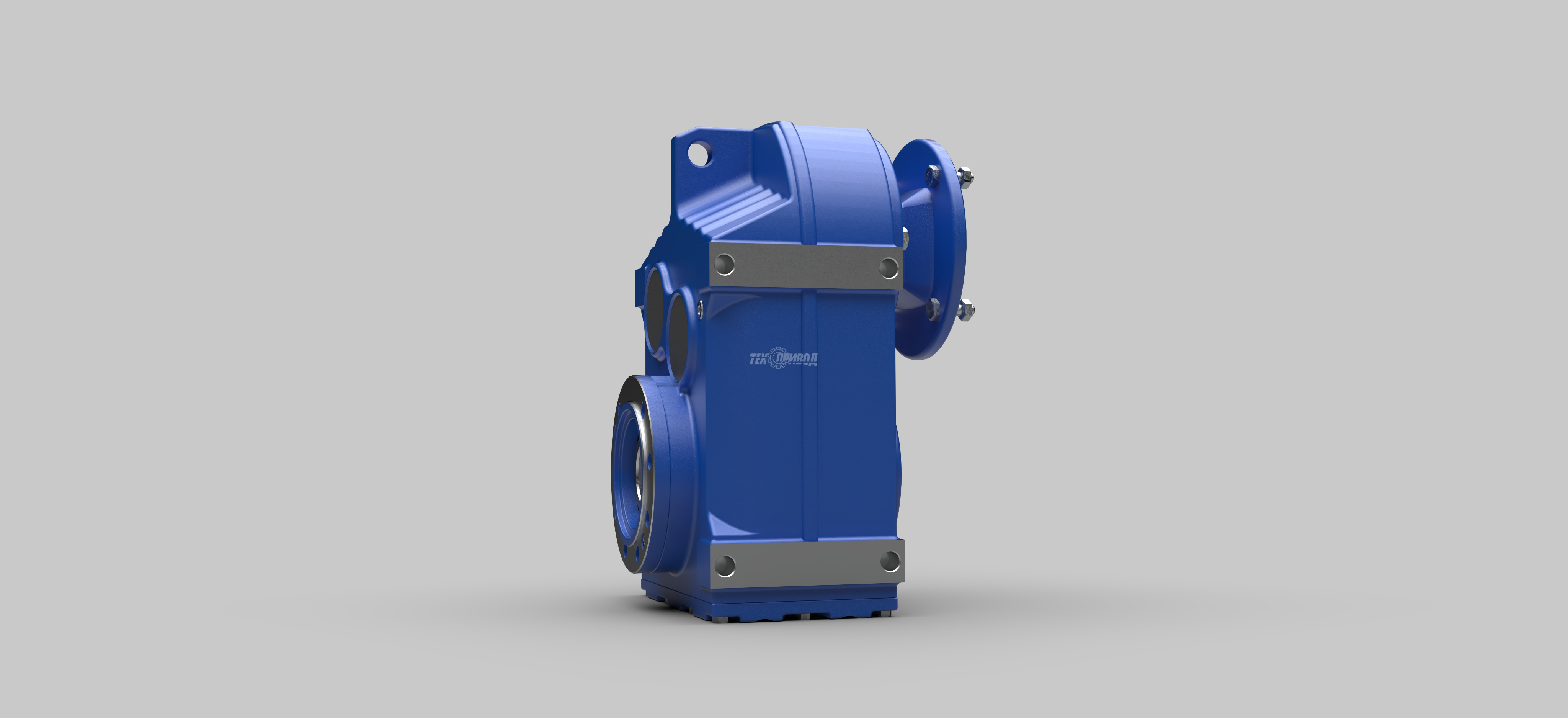

Редуктор FAZ77-29,91-132B5-M1

Артикул: FAZ77-29,91-132B5

Цена:

54 159 руб.

Узнать цену

Купить в 1 клик

Есть в наличииСклады в нескольких городах России.

Отгрузка 1 деньОтгрузим оборудование со склада в день оплаты.

Гарантия 1 годГарантийное обслуживание в течение 1 года.

Опт и розницаСпециальные цены для оптовых покупателей.

Доставка по РоссииДоставим оборудование в любой регион России.

Параметры

Чертежи

Доставка

Передаточное число (i)	29,91
Вес дополнительный	65,6
Монтажная позиция (исполнение)	-M1
Размер входного фланца для м-редуктора	132
Тип м-редуктора(общий)	FAZ
Габаритный размер(общий)	77
Высота дополнительная	0,35
Тип входного фланца	B5
Ширина дополнительная	0,33
Длина дополнительная	0,45
Тип редуктора	FAZ

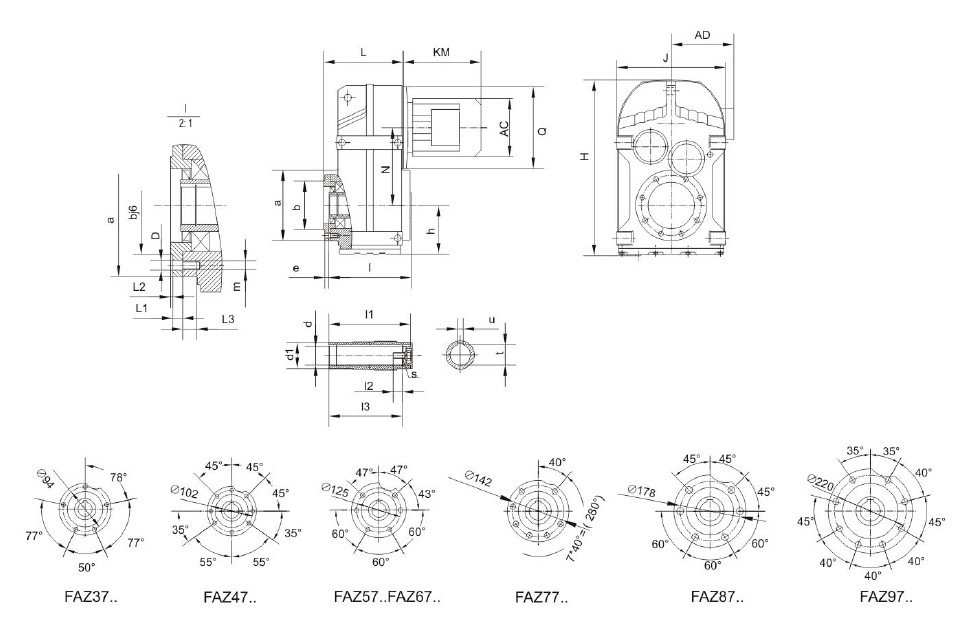

Габаритные и присоединительные размеры редукторов FAZ

Габаритные и присоединительные размеры

Model	a b e	L1 L2 L3	D m	I I4 I10	H J L	h N Q c	l1 l2 I3	d d1 t u	l5 l6 l7	l8 l9	d2 d3 d4	l11 l12 l13	d5 d6	s S1 S2	Dm Me M
FAZ37 FHZ37	110 80j6 9	11.5 3 11	9 M8	123 155 122	252 165 122	76 112 120 75	120 17 105	30H7 45 33.3 8	146 20 31	25 36	30H7 45 30h6	18 25 85	37+0.1 42	M10×25 M10×30 M10	2.75 33.03-0.03 30x1.25x30x22
FAZ47 FHZ47	120 80j6 8	11 3 11	9 M8	153 184 152	269 180 144	77 128.1 120 83	150 22 132	35H7 50 38.3 10	177 20 32	25 3	35H7 50 35h6	18 32 115	37+0.1 42	M12×30 M10×30 M10	4 38.92-0.03 35×2×30×16
FAZ57 FHZ57	155 105j6 9	12 3.5 17	13.5 M12	170 200 168	317 200 162	93 136 160 83	166 29 142	40H7 55 43.3 12	195 20	25 31	40H7 55 40h6	18 32 130	37+0.1 42	M16×40 M10×30 M10	4 38.92-0.03 35×2×30×16
FAZ67 FHZ67	155 105j6 8.5	12 3.5 17	13.5 M12	184 215.5 180	343 212 173	97 159.5 160 93	180 29 156	40H7 55 43.3 12	208 20 38	25 43	40H7 55 50h6	25 42 130	47+0.1 52	M16×40 M16×50 M16	4 48.85-0.03 45×2×30×21
FAZ77 FHZ77	170 125j6 10	14 3.5 17	13.5 M12	213 249 210	426 270 206	121 200 200 114	210 32 183	50H7 70 53.8 14	241 30 36	35 41	50H7 70 50h6	23 52 160	55+0.1 62	M16×45 M16×50 M16	4 54.13-0.03 50×2×30×24
FAZ87 FHZ87	215 155j6 11	15 4 26	17.5 M16	243 291 240	531 330 239	152 246 250 159	240 36 210	60H7 85 64.4 18	281 40 41	45 46	65H7 85 65h6	25 62 180	72+0.1 82	M20×50 M20×60 M20	4 68.96-0.04 65×2×30×31
FAZ97 FHZ97	260 180j 146	18 4 26	17.5 M16	303 357 300	623 400 292	178 285 300 174	300 34 270	70H7 95 74.9 20	345 50 55	55 60	75H7 95 75h6	25 72 240	72+0.1 90	M20×50 M20×60 M20	4 74.15-0.04 70×2×30×34
FAZ107 FHZ107	304 210j6 8	22 4 28	22 M20	353 420 353	717 450 312	200 332.4 350 200	350 40 313	90H7 118 94.5 25	405 60 65	70 75	95H7 118 95h6	26 89 290	90+0.1 105	M24×60 M20×60 M20	6 90.99-0.04 85×3×30×27
FAZ127 FHZ127	350 250j6 5	30 5 28	22 M20	413 502 /	856 530 377.5	236 382.6 450 233	410 38 373	100H7 135 106.4 28	485 70 85	80 95	105H7 135 105h6	/ / /	/ /	M24×60 / /	/ / /

Базовая конструкция редуктора

1 Шестерня малая	22 Корпус редуктора	91 Стопорное кольцо	506 Установочная шайба
2 Шестерня	25 Подшипник качения	92 Шайба	507 Установочная шайба
3 Вал-шестерня	30 Подшипник качения	93 Пружинная шайба	508 Установочная шайба
4 Шестерня	31 Призматическая шпонка	94 Винт с шестигранной головкой	515 Установочная шайба
5 Вал-шестерня	32 Распорная втулка	100 Крышка редуктора	516 Установочная шайба
6 Шестерня	37 Подшипник качения	101 Винт с шестигранной головкой	517 Установочная шайба
7 Полый вал со шпоночным пазом	39 Стопорное кольцо	102 Уплотнительная прокладка	521 Установочная шайба
9 Манжета	41 Стопорное кольцо	131 Заглушка	522 Установочная шайба
11 Подшипник качения	42 Подшипник качения	160 Пробка	523 Установочная шайба
14 Винт с шестигранной головкой	43 Призматическая шпонка	161 Заглушка
16 Выходной фланец	45 Подшипник качения	165 Пробка
17 Распорная втулка	59 Резьбовая пробка	181 Заглушка
19 Призматическая шпонка	81 Уплотнительное кольцо круглого сечения	183 Манжета
20 Воздушный клапан	88 Стопорное кольцо
