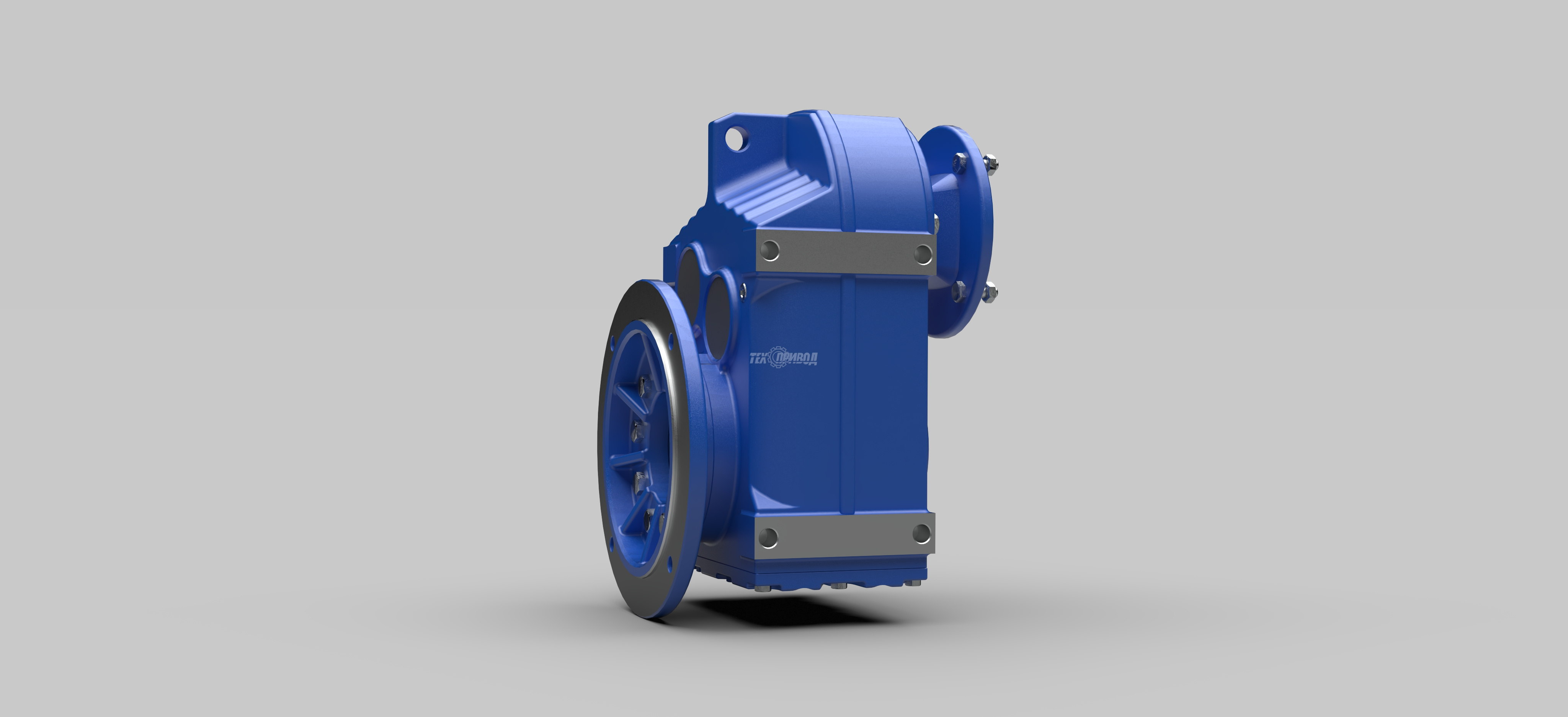

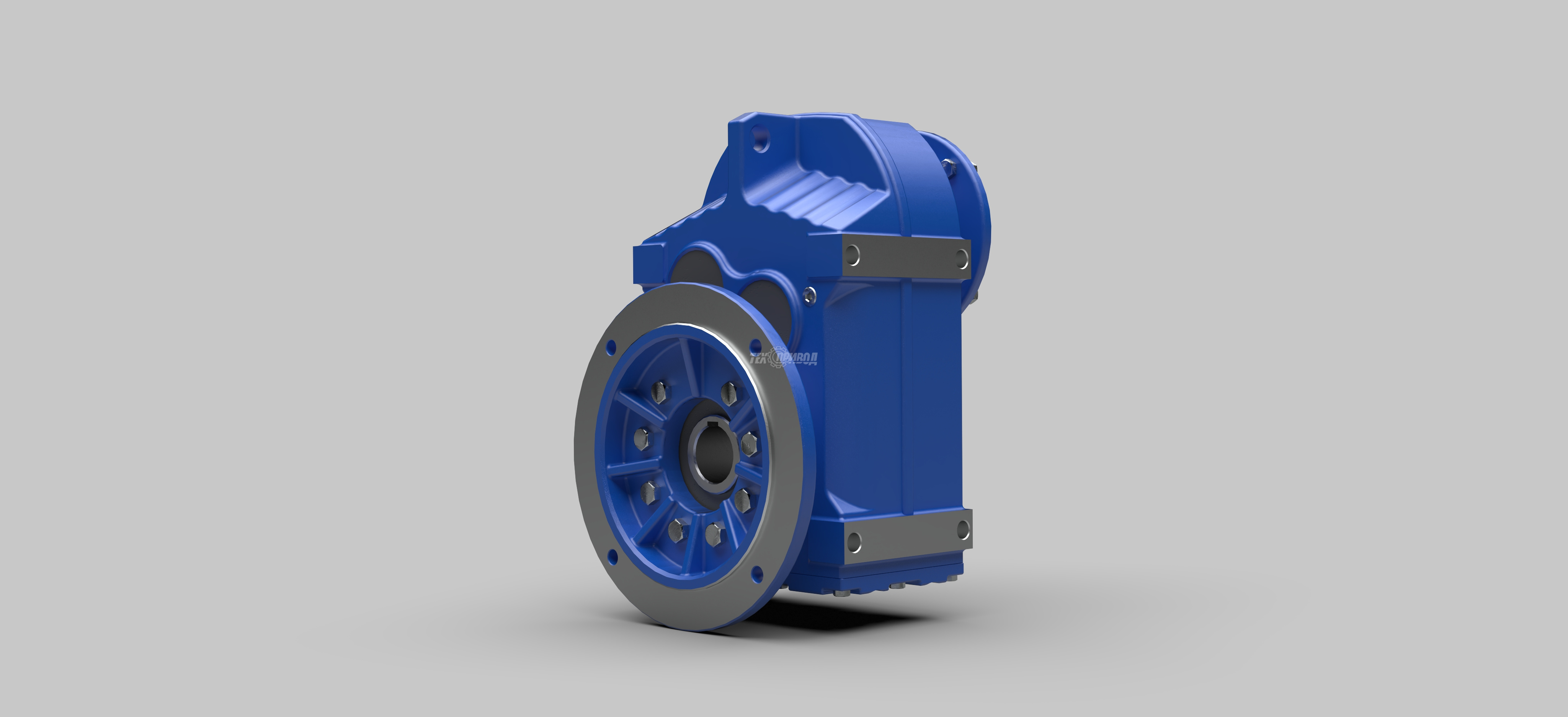

Редуктор FAF157-40,06-225B5-M1

Артикул: FAF157-40,06-225B5

Цена:

473 664 руб.

Узнать цену

Купить в 1 клик

Есть в наличииСклады в нескольких городах России.

Отгрузка 1 деньОтгрузим оборудование со склада в день оплаты.

Гарантия 1 годГарантийное обслуживание в течение 1 года.

Опт и розницаСпециальные цены для оптовых покупателей.

Доставка по РоссииДоставим оборудование в любой регион России.

Параметры

Чертежи

Доставка

Передаточное число (i)	40,06
Вес дополнительный	934
Монтажная позиция (исполнение)	-M1
Размер входного фланца для м-редуктора	225
Тип м-редуктора(общий)	FAF
Габаритный размер(общий)	157
Высота дополнительная	0,96
Тип входного фланца	B5
Ширина дополнительная	0,94
Длина дополнительная	1,3
Тип редуктора	FAF

Габаритные и присоединительные размеры редукторов FAF

Габаритные и присоединительные размеры

Модель	Фланец	a b	c e	f g	d I	l1 l2	s	t u	d1 d2	l3 l4	l5 l6	l7 S1	t1 u1	H J	L1 L2	M N Q
FF37 FAF37	Fig.1	160	3.5	130	25k6	5	M10	28	30H7	24	120	17	33.3	252	184	76 112
FF37 FAF37	Fig.1	110j6	10	9	50	40	M10	8	45	123	105	M10X25	8	165	138	120
FF47 FAF47	Fig.1	200	3.5	165	30k6	3.5	M10	33	35H7	25	150	22	38.3	269	218	77 128.1
FF47 FAF47	Fig.1	130j6	12	11	60	50	M10	8	50	153	132	M12X30	10	180	162	120
FF57 FAF57	Fig.1	250	4	215	35k6	7	M12	38	40H7	23.5	166	29	43.3	317	243	93 136
FF57 FAF57	Fig.1	180j6	15	13.5	70	56	M12	10	55	170	142	M16X40	12	200	177	160
FF67 FAF67	Fig.1	250	4	215	40k6	5	M16	43	40H7	23	180	29	43.3	343	264	97 159.5
FF67 FAF67	Fig.1	180j6	15	13.5	80	70	M16	12	55	184	156	M16X40	12	212	188	160
FF77 FAF77	Fig.1	300	4	265	50k6	10	M16	53.5	50H7	37	210	32	53.8	426	330	121 200
FF77 FAF77	Fig.1	230h6	16	13.5	100	80	M16	14	70	213	183	M16X45	14	270	200	200
FF87 FAF87	Fig.1	350	5	300	60m6	5	M20	64	60H7	30	240	36	64.4	531	374	152 246.7
FF87 FAF87	Fig.1	250h6	18	17.5	120	110	M20	18	85	243	210	M20X50	18	330	259	250
FF97 FAF97	Fig.2	450	5	400	70m6	7.5	M20	74.5	70H7	41.5	300	34	74.9	623	456	178 285
FF97 FAF97	Fig.2	350h6	22	17.5	140	125	M20	20	95	303	270	M20X50	20	400	321	300
FF107 FAF107	Fig.2	450	5	400	90m6	5	M24	95	90H7	41	350	40	95.4	717	523	200 332.4
FF107 FAF107	Fig.2	350h6	22	17.5	170	160	M24	25	118	353	313	M24X60	25	450	358	350
FF127 FAF127	Fig.2	550	5	500	110m6	15	M24	116	100H7	51	410	38	106.4	856	643	236 382.6
FF127 FAF127	Fig.2	450h6	25	17.5	210	180	M24	28	135	413	373	M24X60	28	530	426	450

Базовая конструкция редуктора

1 Шестерня малая	22 Корпус редуктора	91 Стопорное кольцо	506 Установочная шайба
2 Шестерня	25 Подшипник качения	92 Шайба	507 Установочная шайба
3 Вал-шестерня	30 Подшипник качения	93 Пружинная шайба	508 Установочная шайба
4 Шестерня	31 Призматическая шпонка	94 Винт с шестигранной головкой	515 Установочная шайба
5 Вал-шестерня	32 Распорная втулка	100 Крышка редуктора	516 Установочная шайба
6 Шестерня	37 Подшипник качения	101 Винт с шестигранной головкой	517 Установочная шайба
7 Полый вал со шпоночным пазом	39 Стопорное кольцо	102 Уплотнительная прокладка	521 Установочная шайба
9 Манжета	41 Стопорное кольцо	131 Заглушка	522 Установочная шайба
11 Подшипник качения	42 Подшипник качения	160 Пробка	523 Установочная шайба
14 Винт с шестигранной головкой	43 Призматическая шпонка	161 Заглушка
16 Выходной фланец	45 Подшипник качения	165 Пробка
17 Распорная втулка	59 Резьбовая пробка	181 Заглушка
19 Призматическая шпонка	81 Уплотнительное кольцо круглого сечения	183 Манжета
20 Воздушный клапан	88 Стопорное кольцо
