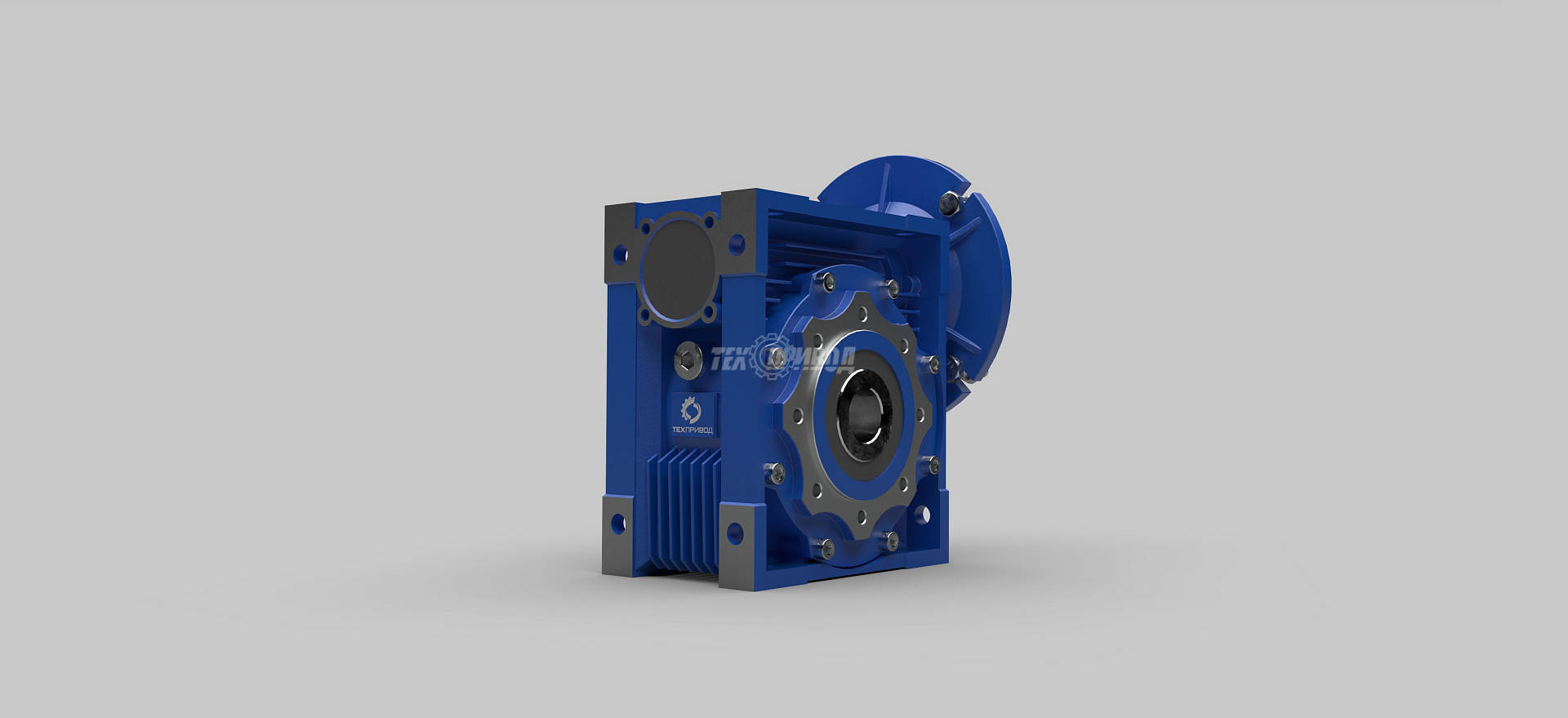

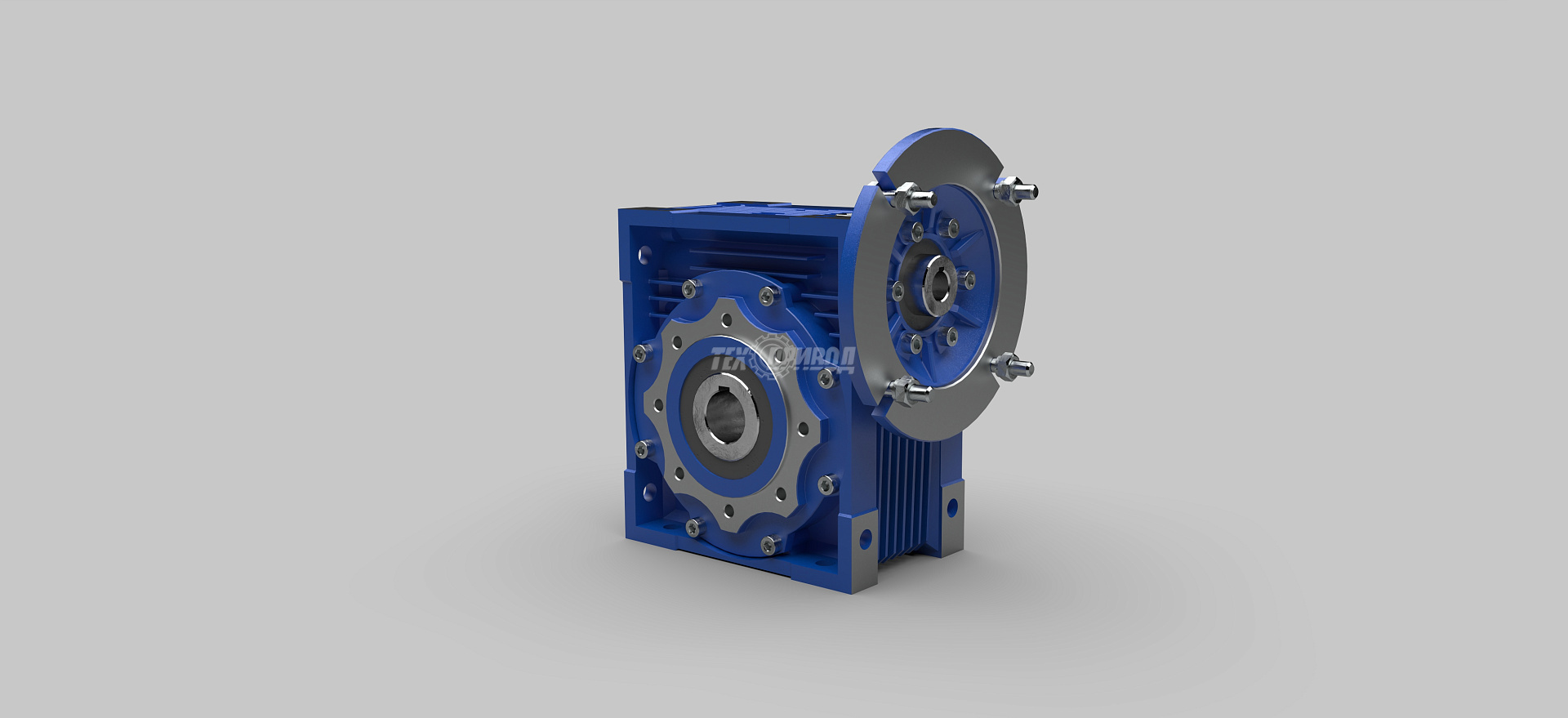

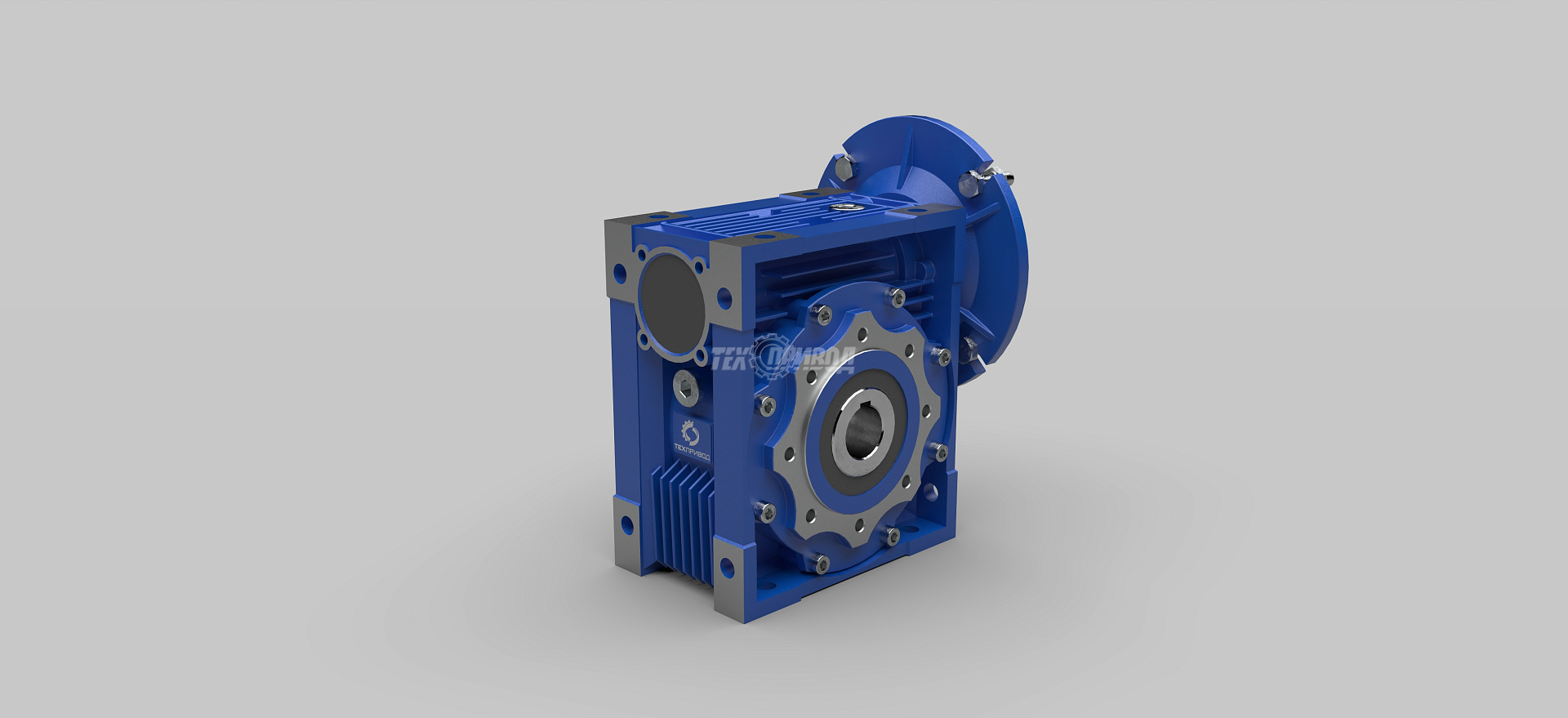

Редуктор NMRV-L-040-20-71B5

Артикул: NMRV-L-040-20-71B5

Цена:

2 930 руб.

Узнать цену

Купить в 1 клик

Есть в наличииСклады в нескольких городах России.

Отгрузка 1 деньОтгрузим оборудование со склада в день оплаты.

Гарантия 1 годГарантийное обслуживание в течение 1 года.

Опт и розницаСпециальные цены для оптовых покупателей.

Доставка по РоссииДоставим оборудование в любой регион России.

Параметры

Чертежи

Доставка

Габаритный размер(общий)	040
Передаточное число (i)	20
Размер входного фланца для м-редуктора	71
Тип м-редуктора(общий)	NMRV-L-
Тип входного фланца	B5

Габаритные и присоединительные размеры

RVL	A	B	С	C1	D (F7)	D1 (j6)	E (h8)	F	G	H	H1	J	К	L1	M	N	O	P	Q	R
030	81	97	54	44	14	9	55	32	56	65	29	51	20	63	40	57	30	75	44	6.5
040	100	121.5	70	60	18(19)	11	60	43	71	75	35.5	65	24	78	50	71.5	40	87	55.25	6.5
050	121	144	80	70	25(24)	14	70	49	85	85	42.5	74	30	92	60	84	50	100	64	8.5
063	146	174	100	85	25(28)	19	80	67	103	95	51.5	90	40	112	72	102	63	110	80	8.5
075	174	205	120	90	(35)28	24	95	72	112	115	56	105	50	120	86	119	75	140	93	11
090	208	238	140	100	35(38)	24	110	74	130	130	65	125	50	140	103	135	90	160	102	13
110	252.5	295	170	115	42	28	130	-	144	165	72	142	60	155	127.5	167.5	110	200	125	14
130	292.5	335	200	120	45	30	180	-	155	215	77.5	162	80	170	147.5	187.5	130	250	140	16
150	340	400	240	145	50	35	180	-	185	215	96	195	80	200	170	230	150	250	180	18

RVL	S	T	V	PA	PB	PC	PE	PM	PN(H8)	PO	PP	PQ	b	b1	t	t1	m	a	c1	Kg
030	21	5.5	27	54.5	6	4	M6x11(n=4)	68	50	6.5(n=4)	80	70	5	3	16.3	10.2	-	0°	45°	1.2
040	26	6.5	35.5	67(97)	7.5	4	M6x8(n=4)	75	60	9(n=4)	110	95	6(6)	4	20.8(21.8)	12.5	-	45°	45°	2.3
050	30	7	40	90(120)	9	5	M8x10(n=4)	85	70	11(n=4)	125	110	8(8)	5	28.3(27.3)	16.0	M6	45°	45°	3.5
063	36	8	50	82(112)	10	6	M8x14(n=8)	150	115	11(n=4)	180	142	8(8)	6	28.3(31.3)	21.5	M6	45°	45°	5.4
075	40	10	60	111	13	6	M8x14(n=8)	165	130	14(n=4)	200	170	8(10)	8	31.3(38.3)	27.0	M8	45°	45°	7.9
090	45	11	70	111	13	6	M10x18(n=8)	175	152	14(n=4)	210	200	10(10)	8	38.3(41.3)	27.0	M8	45°	45°	11.6
110	50	14	85	131	15	6	M12x21(n=8)	235	180	16(n=8)	320	290	14	8	48.8	33.0	M10	45°	45°	35
130	60	15	100	140	15	6	M12x21(n=8)	255	180	16(n=8)	320	290	14	10	53.8	38	M12	45°	22.5°	84

	PAME IEC	N		M		P		7.5	10	15	20	25	30	40	50	60	80	100
	PAME IEC	B5	B14	B5	B14	B5	B14	9
RV 025	56B14	-	50	-	65	-	80	9	9	9	9	-	9	9	9	9	-	-
RV 030	56B5/B14	80	50	100	65	120	80	9	9	9	9	9	9	9	9	9	9	-
RV 030	63B5/B14	95	60	115	75	140	90	11	11	11	11	11	11	11	11	-	-	-
RV 040	56B5	80	-	100	-	120	-	-	-	-	-	-	-	-	9	9	9	9
	63B5/B14	95	60	115	75	140	90	11	11	11	11	11	11	11	11	11	11	11
	71B5/B14	110	70	130	85	160	105	14	14	14	14	14	14	14	14	14	14	-
RV 050	63B5	95	-	115	-	140	-	-	-	-	-	-	-	11	11	11	11	11
	71B5/B14	110	70	130	85	160	105	14	14	14	14	14	14	14	14	14	14	-
	80B5/B14	130	80	165	100	200	120	19	19	19	19	19	19	19	-	-	-	-
RV 063	71B5/B14	110	70	130	85	160	105	-	-	-	:	-	-	14	14	14	14	14
	80B5/B14	130	80	165	100	200	120	19	19	19	19	19	19	19	19	19	19	19
	90B5/B14	130	95	165	115	200	140	24	24	24	24	24	24	-	-	-	-	-
RV 075	80B5/B14	130	80	165	100	200	120	-	-	-	-	-	19	19	19	19	19	19
	90B5/B14	130	95	165	115	200	140	24	24	24	24	24	24	24	-	-	-	-
	100B5/B14	180	110	215	130	250	160	28	28	28	-	-	-	-	-	-	-	-
	112B5/B14	180	110	215	130	250	160	28	-	-	-	-	-	-	-	-	-	-
RV 090	80B5/B14	130	80	165	100	200	120	-	-	-	-	-	-	-	19	19	19	19
	90B5/B14	130	95	165	115	200	140	-	-	-	-	24	24	24	24	24	-	-
	100B5/B14	180	110	215	130	250	160	28	28	28	28	28	28	-	-	-	-	-
	112B5/B14	180	110	215	130	250	160	28	28	28	28	-	-	-	-	-	-	-
RV 110	90B5	130	-	165	-	200	-	-	-	-	-	-	-	-	24	24	24	24
	100B5	180	-	215	-	250	-	28	28	28	28	28	28	28	28	28	-	-
	112B5	180	-	215	-	250	-	28	28	28	28	28	28	-	-	-	-	-
	132B5	230	-	265	-	300	-	38	38	38	38	-	-	-	-	-	-	-
RV 130	90B5	130	-	165	-	200	-	-	-	-	-	-	-	-	-	-	24	24
	100B5	180	-	215	-	250	-	-	-	-	-	-	-	28	28	28	28	28
	112B5	180	-	215	-	250	-	28	28	28	28	28	28	28	28	28	-	-
	132B5	230	-	265	-	300	-	38	38	38	38	38	38	38	-	-	-	-
RV 150	112B5	180	-	215	-	250	-	-	-	-	-	-	-	-	28	28	28	28
	132B5	230	-	265	-	300	-	-	-	-	38	38	38	38	38	-	-	-
	160B5	250	-	300	-	350	-	42	42	42	42	42	-	-	-	-	-	-
